电力远程遥测
一、KITOZER（开拓者）电力远程遥测系统概述
电力远程遥测系统是被动获得远程信号，测量其数值采集并传送运行参数，包括各种电气量（线路上的电压、电流、功率等量值）和负荷等。遥测往往又分为重要遥测、次要遥测、一般遥测和总加遥测等。遥测功能常用于变压器的有功和无功采集、线路的有功功率采集、母线电压和线路电流采集、温度、压力、流量（流速）等采集、频率采集和其它模拟信号采集。它是将被监视厂站的主要参数变量远距离传送给调度，如厂站端的功率、电压、电流等。
二、电力远程遥测系统的原理
电力远程遥测系统利用计算机、计量保护装置和总线技术，对中、低压配电系统的实时数据、开关状态及远程控制进行了集中管理。
三、电力远程遥测系统的组成与分类
1.系统组成
电力远程监控系统主要由调度中心、电站监控中心、通信平台、电站远程测控终端、计量测量（智能电量仪）(三相电压互感器、三相电流互感器、交流接触器、主动红外入侵探测器、温湿度传感器等)设备组成。
2.系统分类
（1）高低压配电柜电量监测以及开关监控
配电柜监控系统主要对机房配电柜进线电量、配电屏及主要开关状态的监测。通过在配电柜上的输入处安装电量检测仪，监测市电输入的电压(三相)、电流(三相)、频率和功率等；用电源转换模块连接到需要监控的开关的输出，经过触点或转换模块的输出转换，实时监测重要开关的供电情况。
监控软件实时显示并保存各配电柜总进线的各监测参数的数值，实时显示并保存各被监测开关的工作状态。设定电压、电流的上限值与下限值，当监测的电压或电流超过设定的允许值或开关异常跳闸时，监控系统发出报警信息。
1）监控内容
a各种配电柜：市电配电柜、ups配电柜、切换柜等。
b各种配电屏：直流屏、交流屏、整流器等。
c重要配电开关供电情况。
d输入电量：各相电压、电流及频率等。
e负载电量：各相电压、电流、频率、功率因素及功率等。
f内部设定点情况：过载、过压等实时监测。
（2）高低压变压器监测
1）变压器监测内容
a油变一般检测：油温、油位、瓦斯（开关量：轻瓦斯报警、重瓦斯跳闸）等。
b干变一般监测：温度（温度模拟量，开关量：高温报警、超温跳闸）等。注：如果是箱式干变（风机工作情况、三相电流（如有CT）、柜门关闭情况、高压侧失压等）。
（3）高低压电缆温度监测
1）采用数字化现场总线网络测量方式，通过连续测量电缆及电缆接头温度的变化情况，早期确定电缆过热故障，及时发现电缆火灾隐患。
2）电缆温度监测系统通过对电缆接头或电缆本身的连续温度测量，能够预测电缆头或电缆本身的故障趋势，电缆测温监测及时提供电缆故障部位和检修指导，电缆测温监测还可接入各种环境探测器（离子烟雾传感器、微波红外传感器、浸水探测器等），电缆测温监测及时发出预警信号，从根本上避免了电缆事故的发生。
3）电缆温度监测系统是由温度监测器、计算机、温度采集电缆三部分组成。
（4）高低压电缆防盗监控
高低压电缆防盗监控装置以32位微处理器为核心，能判断电缆处于正常工作和失压、断电、被窃等状态和异常事件，并通过GPRS方式远距离送至后台监控服务器，从而起到电缆防盗功能。适用于高压6KV、10KV、35KV、110KV三相四线接入方式和低压380V、660V三相四线接入方式。具有监控距离远、无电网谐波污染和实时性高等特点，系统技术改造方便安全，符合EMS检测要求。
四、系统界面
系统采用图形化显示界面，提供柱状图、实时曲线、历史曲线等显示手段，使用户观察数据更加直观和方便。
1.设备配置
该功能是使用软件的第一步。点击主界面中的<设备配置>按钮进入界面。
2.权限管理
软件操作用户的权限管理，可以进行用户的添加、删除、修改密码、注销用户操作。在主界面点击<权限管理>按钮进入界面。

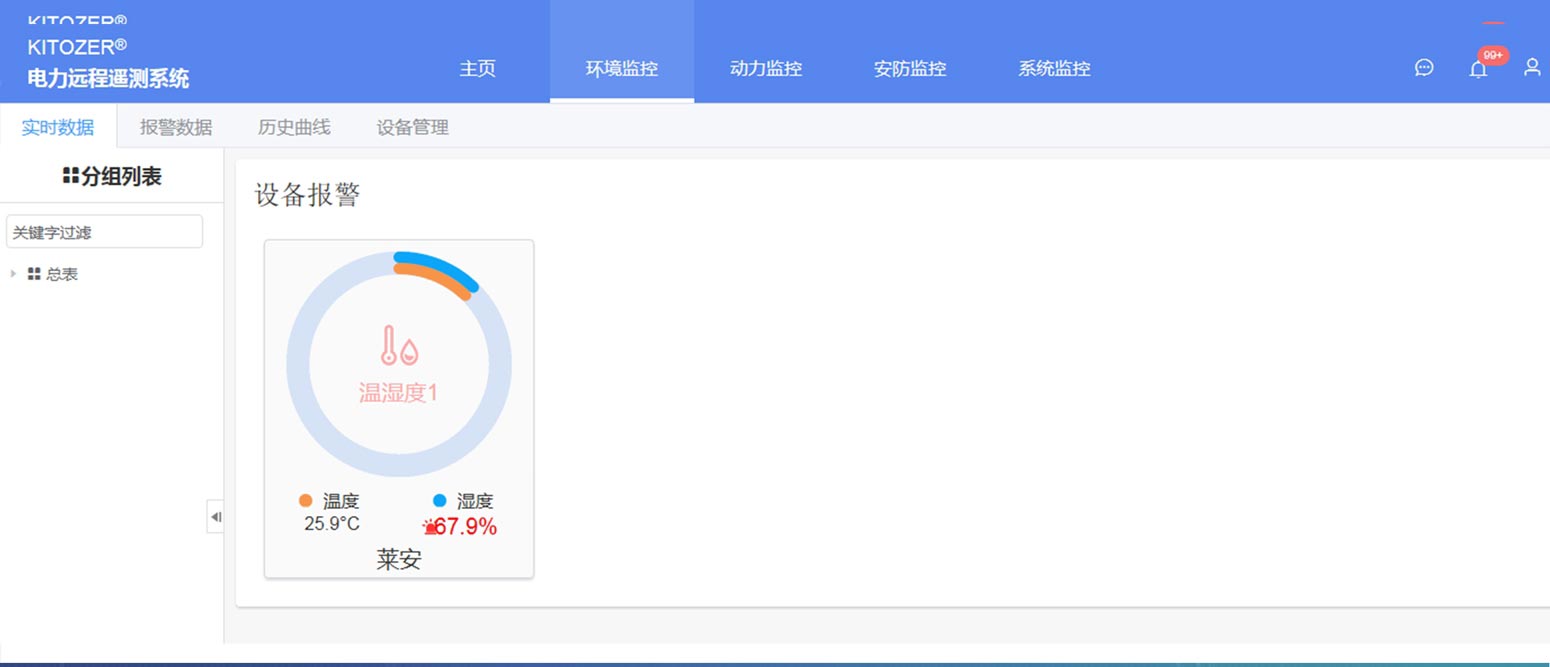

3.实时监测
软件的主功能和主界面，在该界面中用户可以实时查看当前系统中各温湿度、变压器温控器等的数据及报警信息。点击<实时监测>按钮，显示该界面。
4.报警查询
查询历史报警信息。点击<报警查询>进入界面。在该界面中，用户可以通过选择设备标识和时间段来查询相关历史报警信息。点击<导出>按钮，将查询到的报警信息导出到Excel表格中。
5.短信设置
进行短信报警及其相关的各项设置。
五、系统功能特点
1.电站、配电室管理人员可以在监控中心远程监测站内温度、湿度、进站三相电压、进站三相电流、出站三相电压、出站三相电流等。
2.支持远程控制，接触器控制供电。
3.支持三相电压纹波监测，有功和无功功率监测。
4.支持联动门禁无人值守时，监测电站、配电室是否有人进入。
5.当配电室或者变压器温湿度升高时提前预警等。
六、系统的优势
1.友好的人机交互页面
标准的变配电系统具有CAD一次单线图显示中、低压配电网络的接线情况；庞大的系统具有多画面切换及画面导航的功能;分散的配电系统具有空间地理平面的系统主画面。主画面可直观显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。主要电参量直接显示于人机交互界面并实时刷新。
2.用户管理
智能电力监控系统软件可对不同级别的用户赋予不同权限，从而保证系统在运行过程中的安全性和可靠性。如对某重要回路的合/分闸操作，需操作员用户输入操作口令外，还需工程师用户输入确认口令后方可完成该操作。
3.数据采集处理
智能电力监控系统可实时和定时采集现场设备的各电参量及开关量状态(包括三相电压、电流、功率、功率因数、频率、电能、温度、开关位置、设备运行状态等)，将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示(总系统功率、功率因数上下限等)，并对重要的信息量进行数据库存储。
4.趋势曲线分析
提供了实时和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。如通过调用某配出回路的实时曲线可分析该回路的电气设备所引起的信号波动情况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。
5.事件记录和故障报警
智能电力监控系统对所有用户操作、开关变位、参量越限及其它用户实际需求的事件均具有详细的记录功能，包括事件发生的时间位置，当前值班人员事件是否确认等信息，对开关变位、参量越限等信息还具有声音报警功能，同时自动对运行设备发送控制指令或提示值班人员迅速排除故障。
七、应用范围
电力远程遥测系统广泛应用于适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。
八、工程案例
广东省广州市某大厦电力远程遥测工程
广东省惠州市金融机构电力远程遥测工程
广东省韶关市某矿业电力远程遥测工程
四川省攀枝花某矿业有限公司电力远程遥测工程
江西省南昌市某商业大厦电力远程遥测工程
湖北省武汉市某酒店电力远程遥测工程
陕西省西安市某大学电力远程遥测工程
广东省广州市某酒店电力远程遥测工程
江苏省南京市某商业大厦电力远程遥测工程
河南省郑州市某教育机构电力远程遥测工程
上海市某连锁酒店电力远程遥测工程
广西省南宁市某工厂电力远程遥测工程
广东省某连锁酒店电力远程遥测工程
新疆省某户外有限公司电力远程遥测工程
四川省某矿业有限公司电力远程遥测工程
等等
九、配置清单
十、主要技术参数
1.管理监控服务器
产品型号：KTR-X86
CPU：J1900
USB：4个USB口
IO通道：6DI 2 DO
硬盘：机械硬盘500G (可选配固态硬盘120G或240G)
以太网口：1个10/100/1000M以太网口
电源输入：AC 220V
功耗：<80W
环境温度：-10℃～50℃
环境湿度：10%～90%RH，无凝露
静电防护：接触放电:±6KV；空气放电:±8KV
EFT防护：±2KV
长×宽×高：440MM × 280MM × 44MM
内存：1xSO-DIMM，DDR3 1333MHz Memory，4G(可选配8G)
串口：2个RS232，6个RS485串口
2.采集模块
产品型号：KTR-8060
隔离电压：5000VRMS
输入阻抗：3KΩ/0.5W
计数通道：8
输入频率：100 Hz
脉冲宽度：5 ms
触点容量：（交流）250 V/3 A
触点容量：（直流）30 V /3 A
接通时间(典型)：3 ms
断开时间(典型)：1 ms
绝缘电阻：1000 MΩ（500VDC）
RS-485通讯接口（2线制）
输入阻抗：3KΩ/0.5W
电源要求：+9V~+36VDC
功耗：1.9W/24VDC
械特性：ABS塑料外壳，标准DIN导轨安装
工作温度：-10~70℃
存储温度：-25~85℃
湿度：5~95%，无结露
3.温湿度传感器
产品型号：KTR-TH11
电源：DC12V
湿度量程: 0％RH～100％RH
温度量程:0℃～50℃
准确湿度:±3％RH(5％RH～95％RH,25℃)
准确温度:±0.5℃(0℃～50℃）
工作环境：-10℃～60℃；0％RH～100％RH（非结露）
湿度稳定性：＜1%RH/y
温度稳定性：＜0.1℃/y
响应时间：＜15s（1m/s 风速）
输出接口：RS485
外 壳：86壳白色
大小：87mm x 87mm x 26mm
产品重量：约110克
4.智能电量仪
产品型号：KTR-202UC
工作电压：1~300V
工作电流：0.2~3A
功率范围：0.01~900W
量程切换：自动
功率因素：-1~1
精度：0.4%读数+0.1%量程+1字
频率范围：15Hz~650Hz
尺寸：220*100*365mm
5.变压器温控器
产品型号：KTR-BY12
工作电压：AC220V（50~60Hz）
环境温度：-10~55℃
相对湿度：5~95%
测量精度：±1℃
测温精度：0.5%FS±1℃
功耗：5W
产品尺寸：160*80*134mm
十一、总结
广州莱安专业生产销售电力远程遥测系列产品，拥有18年施工及实施经验，为广大客户解决了电力远程遥测各种难题，得到了广大客户的广泛认可。我司免费为直接客户及工程集成商提供电力远程遥测解决方案及报价，欢迎全国广大客户来人来电咨询业务！
