简述屏蔽机房的组成方式、使用材料及具体实施

答

一、屏蔽机房的组成
屏蔽机房由屏蔽壳体、屏蔽门、电源滤波器、电话滤波器、信号滤波器、通风波导和截止波导管等组成。
1、屏蔽壳体
电磁屏蔽数据中心机房采用冷轧钢板焊接式结构。屏蔽壳体骨架用优质槽钢、方钢和型钢焊成网格，地面、墙面和顶部分别用厚度2~2.5mm的优质冷轧钢板焊接而成。具有很高的强度和刚性，完全能起到物理防护和电磁防护的作用。

2、屏蔽门
屏蔽室性能的好坏，其主要因素取决于是否有一个高性能的屏蔽门，屏蔽门是通过利用簧片与门板上的“刀”压接，从而使泄漏的电磁波的路径增大，达到防漏的要求。
3、电源滤波器
滤波就是利用器件的频谱特性，控制有害干扰的流向或吸收干扰以达到控制干扰的目的。滤波技术是抑制传导干扰的主要手段之一，也是提高电子设备抗传导干扰能力的重要措施。

4、通风波导
通过计算风量，选择通风波导面积和数量，在屏蔽壳体上安装六角蜂窝状的通风波导窗。通风波导窗是按照微波理论(截止波导)及严格工艺，用模具制成六角蜂窝状截止波导管通过真空铅焊接构成。
使用频率：10kHz～10GHz
屏蔽效能：100dB
5、截止波导
f=17.5/d
式中：f—截止频率。
d—圆波导管内的直径。
对综合布线系统采用光缆进入屏蔽机房的方式，光缆通过波导管进入屏蔽机房，其波导管的长度L大于6d。在屏蔽机房通过光端机,将电信号变成光信号,再将光纤穿过截止波导管，在屏蔽机房外将光信号变成电信号。

二、常见的屏蔽材料
1、橡胶芯编织网屏蔽衬垫
橡胶和金属丝可选(蒙乃尔丝、镀锡钢芯铜丝)，应用于机箱、机柜缝隙屏蔽、屏蔽室和屏蔽方舱。有沟槽安装和表面贴装两种方式。
2、导电橡胶屏蔽衬垫
A、导电橡胶板
B、导电橡胶屏蔽条
C、双层导电橡胶屏蔽衬垫
内层：硅橡胶，外层：导电橡胶。
3、铍铜簧片屏蔽衬垫
铍铜制成的簧片适用于通信、计算机、屏蔽室、屏蔽方舱等设备的缝隙设计中。它既解决了其它衬垫不能承受切向运动的问题，又具有很高屏蔽效能，同时还具有高导热性，耐压性好的特点。
4、导电胶
A、硅脂导电胶
应用：导电橡胶板与金属粘接;导电橡胶条与金属粘接。
B、环氧导电胶
应用：金属与金属粘接;印刷电路板线路连接;微波元件引线连接;金属丝网屏蔽条固定。
5、导电填充物(导电腻子)
应用：用于无法加屏蔽衬垫的缝隙处屏蔽。
6、磁场屏蔽材料
工作频率或100kHz以下磁场屏蔽，需要提供极低磁阻表面来完成，磁场屏蔽材料提供高导磁率屏蔽材料。

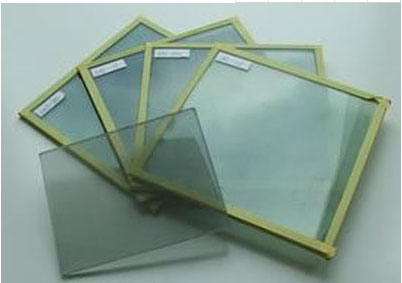

7、屏蔽玻璃
应用：电子设备需要透光的窗口，如：CRT、仪器仪表夜晶显示窗口。
8、透光导电聚脂膜
电子设备显示窗口屏蔽，透光率：70%，最佳屏蔽效能：40～60dB。
9、屏蔽通风板
10、屏蔽胶带
A、电磁屏蔽胶带
B、导电法兰保护胶带

三、具体实施
1、装修材料的选用
在选用装修材料方面，要充分考虑现有机房布局、装修风格，要以相关标准要求或建议的材质为主，做到与现有机房统一、协调，并充分考虑环保因素，保证环境检测达标，有利于工作人员的自身健康。并且相关材料全部选用防火难燃产品。
2、吊顶工程
机房改造部分的室内天花应具有防火、防水、吸音、耐腐蚀、干湿变化不变形、不起尘、不吸尘、易清洗等功能并且要美观。装修处理方式采用螺杆吊顶形式，天花材料采用全铝喷塑微孔天花板，色调必须与原机房室内天花相一致，具体参数如下：
规格：600×600mm，
厚度δ≥0.8mm，
尽量做到色调柔和，不产生眩光、防火、防潮、易清洁、吸音。
吊顶应该具有一定的承载能力，应能够承受住全部安装设备的重量。
3、墙面
机房墙面进行清理后再安装轻钢龙骨，轻钢龙骨内填防火隔热岩棉，轻钢龙骨上石膏板基层，基层板上为防静电高强度彩钢板，配以灯光照明效果，点缀出机房的高贵与大方。
4、地面工程
地面采用防静电架空地板，地板架空高度300mm，以利于精密空调下送风。
改造区域在安装地板前，要求清理原地面，同时，需要在地面刷环氧聚氨脂漆，避免机房在今后的运行过程中产生灰尘，影响计算机系统的正常运行。在下送风空调的区域必须敷设橡塑保温棉，厚度规格不小于20mm，为了保证可靠，要求做到接头、接缝处连接密实，地板支架处双层保护。
5、机房完工。
