问
照度传感器安装方法和注意事项是什么？
答

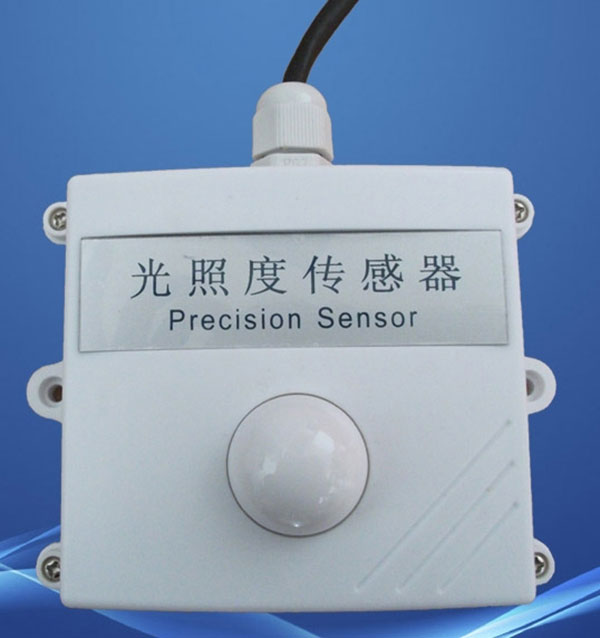

一、照度传感器是什么
   照度传感器是指能感受表面照度并转换成可用输出信号的传感器。它用于实现对环境光照度的测量，输出标准的电压及电流信号，具有体积小，安装方便，线性度好等特点，可广泛用于环境、养殖、建筑、楼宇等的光照度测量。
二、照度传感器工作原理
  照度传感器是一种采用热点效应原理，这种传感器最主要是使用了对弱光性有较高反应的探测部件，这些感应原件其实就像相机的感光矩阵一样，内部有绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层，热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。透过滤光片的可见光照射到进口光敏二极管，光敏二极管根据可见光照度大小转换成电信号，然后电信号会进入传感器的处理器系统，从而输出需要得到的二进制信号。
三、照度传感器的结构分析
  照度传感器选用专业光接选器件，对于可见光频段光谱吸收后转换成电信号。根据电信号的大小对应光照度的强弱。内装有滤光片，使可见光以外的光谱不能到达光接收器，内部放大电路有可调放大器，用于调制光谱接收范围，从而可实现不同光强度的测量。由于光电二极管的输出与照度（光流量/感光面积）成比例，因此可以构成照度传感器（其它光度值测量都可以采取相应办法将其变换为感光面的照度进行测量）；再将光电流通过通用运放进行电流—电压转换。
四、照度传感器的技术参数
  供电电压：12VDC～30VDC
  感光体：带滤光片的硅蓝光伏探测器；
  波长测量范围：380nm～730nm；
  准确度：±7％
  重复测试：±5%；
  温度特性：±0.5%/℃；
  测量范围：0～200000Lux
  输出形式：
  二线制4～20mA电流输出
  三线制0～5V电压输出
  液晶显示输出
  232/485网络输出
  使用环境：
  0℃～40℃、0%RH～70%RH（带液晶）；
  0℃～70℃、0%RH～70%RH(不带液晶)
  大气压力：80～110kPa
五、照度传感器的典型应用
  1、背光调节：电视机、电脑显示器、LCD背光、手机、数码相机、MP4、PDA、GPS；
  2、节能控制：红外摄像机、室外广告机、感应照明器具、玩具；
  3、仪器仪表：测量光照度的仪器及工业控制；
  4、环保替代：替代传统光敏电阻、光敏二极管、光敏三极管；
六、照度传感器安装和使用
  该表应安装在四周空旷，感应面以上没有任何障碍物的地方。然后将辐射表电缆插头正对北方，调整好水平位置，将其牢牢固定，再将总辐射表输出电缆和记录器相连接，即可观测。最好将电缆牢固地固定在安装架上，以减少断裂或在有风天发生间歇中断现象。
七、照度传感器注意事项
  1.玻璃罩应保持清洁，要经常用软布或毛皮擦试。
  2.玻璃罩不可拆卸或松动，以免影响测量精度。
  3.应定期更换干燥剂，以防罩内结水。
答
一、照度传感器是什么
   照度传感器是指能感受表面照度并转换成可用输出信号的传感器。它用于实现对环境光照度的测量，输出标准的电压及电流信号，具有体积小，安装方便，线性度好等特点，可广泛用于环境、养殖、建筑、楼宇等的光照度测量。
二、照度传感器工作原理
  照度传感器是一种采用热点效应原理，这种传感器最主要是使用了对弱光性有较高反应的探测部件，这些感应原件其实就像相机的感光矩阵一样，内部有绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层，热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。透过滤光片的可见光照射到进口光敏二极管，光敏二极管根据可见光照度大小转换成电信号，然后电信号会进入传感器的处理器系统，从而输出需要得到的二进制信号。
三、照度传感器的结构分析
  照度传感器选用专业光接选器件，对于可见光频段光谱吸收后转换成电信号。根据电信号的大小对应光照度的强弱。内装有滤光片，使可见光以外的光谱不能到达光接收器，内部放大电路有可调放大器，用于调制光谱接收范围，从而可实现不同光强度的测量。由于光电二极管的输出与照度（光流量/感光面积）成比例，因此可以构成照度传感器（其它光度值测量都可以采取相应办法将其变换为感光面的照度进行测量）；再将光电流通过通用运放进行电流—电压转换。
四、照度传感器的技术参数
  供电电压：12VDC～30VDC
  感光体：带滤光片的硅蓝光伏探测器；
  波长测量范围：380nm～730nm；
  准确度：±7％
  重复测试：±5%；
  温度特性：±0.5%/℃；
  测量范围：0～200000Lux
  输出形式：
  二线制4～20mA电流输出
  三线制0～5V电压输出
  液晶显示输出
  232/485网络输出
  使用环境：
  0℃～40℃、0%RH～70%RH（带液晶）；
  0℃～70℃、0%RH～70%RH(不带液晶)
  大气压力：80～110kPa
五、照度传感器的典型应用
  1、背光调节：电视机、电脑显示器、LCD背光、手机、数码相机、MP4、PDA、GPS；
  2、节能控制：红外摄像机、室外广告机、感应照明器具、玩具；
  3、仪器仪表：测量光照度的仪器及工业控制；
  4、环保替代：替代传统光敏电阻、光敏二极管、光敏三极管；
六、照度传感器安装和使用
  该表应安装在四周空旷，感应面以上没有任何障碍物的地方。然后将辐射表电缆插头正对北方，调整好水平位置，将其牢牢固定，再将总辐射表输出电缆和记录器相连接，即可观测。最好将电缆牢固地固定在安装架上，以减少断裂或在有风天发生间歇中断现象。
七、照度传感器注意事项
  1.玻璃罩应保持清洁，要经常用软布或毛皮擦试。
  2.玻璃罩不可拆卸或松动，以免影响测量精度。
  3.应定期更换干燥剂，以防罩内结水。
