问
机房设计应该注意什么事项？
答
机房是各类信息的中枢，机房工程必须保证网络和计算机等高级设备能长期而可靠地运行的工作环境。电子化基础设施的建设，很重要的一个环节就是部队机房的建设。机房工程不仅集建筑、电气、机电安装、装修装饰、网络构建等多个专业技术于一体，需要丰富的工程实施和管理经验。机房设计与施工的优劣直接关系到机房内整个信息系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。由于机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。

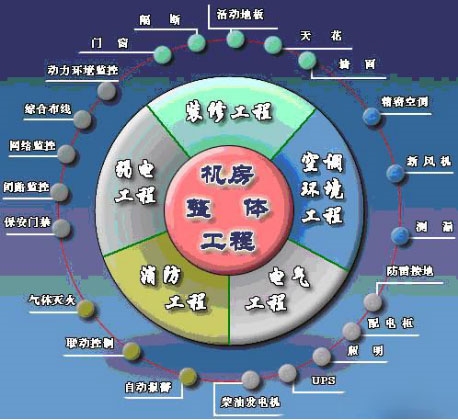

内容
机房装饰：抗静电地板铺设、微孔天花和机房墙板装修、天棚及地面防尘处理、防火门窗等；
供配电系统：供电系统、配电系统、照明、应急照明、UPS电源；
空调新风系统：机房精密空调、新风换气系统；
消防报警系统：消防报警、手提式灭火器；
防盗报警系统：红外报警系统；
防雷接地系统：电源防雷击抗浪涌保护、等电位连接、静电泄放、接地系统；
安防系统：门禁、视频。
机房动力环境监控系统：机房环境监控系统；
总体要求：布局合理、色彩明快、视野宽阔、具备防火、防潮、防尘、隔热、抗静电、抗腐蚀、易清洁、美观耐用等性能特点，并且材质轻盈、结构坚固、不易变形、拆装方便，便于地板下、吊顶内管线的连接、维修、机房装饰。
供配电
电源供电采用一类供电，建立不间断供电系统。对外部设备、空调、照明、辅助插座等设备，由机房动力配电柜提供。
机房供、配电系统经机房配电柜向主机电源、外部设备、辅助设备、空调、照明等提供相制、电压、频率及额定容量符合要求的交流电。
机房专用配电柜
计算机机房专用配电柜，主要是指低压配电柜，在机房供配电系统中是重要的组成装置。机房低压配电柜设计的正确合理，配电柜内部件性能的好坏，对整个机房的正常用电起着重要的作用。  配电柜由自动空气开关、隔离开关、接触器、断电器、指示器、按钮、开关、电量仪、采集模块、电源防雷器等元器件和柜体组成。  配电柜具体配置及其技术要求如下：
（1）机房配电柜在编号时，除正常设配电柜号外，还应加配电柜的用途。如：动力配电柜、UPS配电柜。
（2）机房配电柜根据用途设计各路供电准确，可靠。不同性质的供电对象不放在一个柜内控制。配电柜内要留用备用电路，作机房设备扩充时用。以便增容和维护使用。
（3）配电柜面板上可显示电流（大小及三相平衡情况）电压、频率用采集模块将运行状态传给场地集中监控系统。
（4）配电柜内主要电气组件应选用质量稳定，性能可靠的产品。主要有:紧急停电擎 / 各开关辅助触头（报警、故障、分合指示等） / 主开关操作方式任选 / 通风、散热设备 / 各种测量仪表 /Vigil 漏电保护附件 / 脱扣方式（热磁式、电磁式）。组件之间的连接线（导线、电缆、中线、接地线等）均按国家规定的颜色、标志、编号。技术指针达到设计要求，能满足计算机设备及其辅助设备工作的要求。
（5）配电柜内配有应急开关。消防报警系统与动力配电柜(XP1)联动，当消防报警信号被确认后，由消防控制系统将动力配电柜(XP1)的电源切断。
（6）配电柜内应根据计算机设备及其辅助设备的不同要求，设置中线和接地的连接装置。配电柜（箱）中的安全保护接地线（PE）应与等电位接地汇集箱可靠连接，但注意机房内电源中线（N）应当与接地线（PE）绝缘。
（7）配电柜内采用的母线、接线排、及各种电缆、导线、中性线、接地线等，符合国家标准。关按国家规定的颜色标志、编号。所有空气开关连接均用铜排。
（8）配电柜内各种开关、操作按钮，标识清楚，可防止使用中出现误操作。

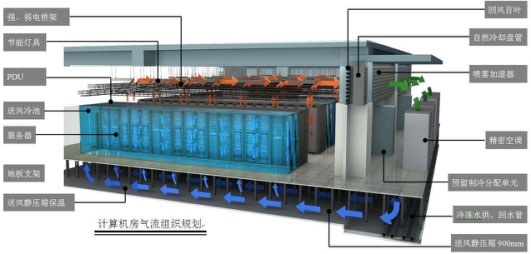

空调系统
室内产生的有毒气体和生物污染物得不到合理的稀释和置换。CO2 浓度太高，空气品质劣化，困倦、无力、胸闷、精神恍惚、过敏、工作效率下降等。为了使工作人员在较封闭的机房内工作能有舒适感，需要在使用空调的同时不断补充新风，同时可保持机房内正压，提高机房洁净度。健康，节能，简捷，可靠的新风系统也成为人性化设计的重点。
监控系统
通过预防性、主动式的维护，最大限度减小应用系统的非计划停机可能性；同时，对存在的问题及突发故障提供及时有效的技术支持、完善的解决方案和事后防范机制，最大限度地减少系统停机的持续时间，使应用系统达到可用性的最大化。
做到事前有预防，事中有措施，事后有预案，把握主动权，采取防治结合预防为主的方式积极消除各种隐患着力提高应急预案的能力。
等级
新规范的最大特点是将电子信息系统机房根据使用性质、管理要求及其在经济和社会中的重要性划分为A、B、C三级。。之所以这样说，是因为机房包含的范围太大，有银行、电信业的大的数据中心，也有企业自用的小机房，随着信息技术的发展，各行各业对机房的建设也都提出了不同的要求，如果不分级，规范遇到的最大问题将是可操作性。
  根据新规范的定义，A级是最高级别，主要是指涉及国计民生的机房设计。其电子信息系统运行中断将造成重大的经济损或公共场所秩序严重混乱。像国家气象台；国家级信息中心、计算中心；重要的军事指挥部门；大中城市的机场、广播电台、电视台、应急指挥中心；银行总行等属A级机房。
  B级定义为电子信息系统运行中断将造成一定的社会秩序混乱和一定的经济损失的机房。科研院所；高等院校；三级医院；大中城市的气象台、信息中心、疾病预防与控制中心、电力调度中心、交通（铁路、公路、水运）指挥调度中心；国际会议中心；国际体育比赛场馆；省部级以上政府办公楼等属B级机房。
  A级或B级范围之外的电子信息系统机房为C级。
制约因素
电力问题
随着设备的不断增加，数据中心能耗问题日趋严重。由于电网供电质量不稳定，有时会出现电源故障，包括电压浪涌、电压过压、欠压、瞬时电流冲击和故障停电等;事实证明，在计算机故障中，有50%的原因是电源故障造成的。所以一个高品质，电力稳定的数据中心机房环境是计算机和网络系统可靠运行的基础。
成本问题
提起数据中心的规划，很多企业的CIO仍旧没有给与足够的重视，他们要不是过度“谨慎”，要不就是很“激进”。前者会造成数据中心扩容困难，一旦业务量上升，IT设施跟进缓慢，由于前期预见性不足，导致数据中心的再建设，即重复性建设，这样会造成具大的浪费，无论是时间还是人力;后者目光很长远，初期投资就“下狠本”，预留出未来几十年的扩容空间和负载能力，但这样做是一种“过度规划”的冒进行为，考虑到经济形式依旧不明朗，如果日后业务萎缩，给企业带来的损失依旧不可小觑。
如何在有限的预算内，既保证数据中心的可扩展性，又确保不会造成过度浪费，是企业在数据中心规划过程中要认真考虑的问题。
灵活性和兼容性
随着科学技术的发展，不可能保证一个系统永远处于领先地位。因此在设计方案时，必须考虑到各系统的升级扩容的灵活性和兼容性，这就需要采用模块化、开放式、集散式、分布式的控制系统。使得不改变原有设备，在不损失前期投资的情况下，能够方便的升级和扩容，确保系统不过时。
操作和维护的方便性
人力成本的价值在大幅度增加，系统设计如何做到操作和维护更方便，对于提高工作效率，降低人力成本和维护成本，提高系统总体性能价格比是极其重要的环节。  
由于机房具有一定复杂性，随着业务的发展，管理任务必定会日益繁重。所以在机房的设计中，必须建立一套全面、完善的机房管理和监控系统。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理，从而迅速确定故障，提高运行性能、可靠性，简化机房管理人员的维护工作。
客户都期望：系统稳定和数据安全，灵活性高，便于管理：模块式基础结构，迅速完成数据中心的建设，升级和管理
新技术的应用：适应快速变化的电信技术和市场需求
优化投资，节能增效：节省资源，提高效率
UPS系统
1、 UPS需有备份（容量需根据具体机柜功率密度核算）
2、 电池后备时间不宜低于0.5小时，根据现场条件而定。
3、 摆放电池区域承重需满足电池重量要求。
暖通系统
1、 各分区空调需有备份（容量需根据具体机柜功率密度核算）
2、 需提供空调室外机安装位置（距离室内机不宜超过60米，且最好室外机安装高度不低于室内机高度），若是新建大楼需建设过程中预留室外机安装基础。  3、 需提供空调加湿水源，排水需有路径。
机柜系统
1、 建议做冷池（冷通道封闭，有节能效果）
2、 机柜静载不宜低于1000kg
3、 机柜门开孔率不宜低于70%
机房配电工程
1、 总进线建议采用双路市电，进入机房切换供电（双路电源需来源于不同的变压器，起到互为备份效果）。
2、 UPS电源进线和动力市电电源进线建议分开。
3、 进线电缆需有条件敷设至机房。
防雷接地工程
1、 电源系统宜采用3级电源防护。
2、 机房需提供等电位接地点，且接地电阻须小于1Ω。
集中监控系统
1、 管理主机建议做到备份。
2、 报警方式宜采用多种方式（电话、短信）
3、 监控平台建议支持机房运维管理系统。（3D、资产、容量管理等）
4、 若机房提供托管业主，需做好计量设计。
综合布线系统
1、 需注意弱电总进线位置及规格。
2、 机房内布线需充分考虑后期服务器扩容和管理布线
安防系统
1、 视频和门禁系统需考虑无死角监控和门禁管理
2、 门禁须和消防保持联动。（消防报警门禁须打开）
3、 安防电源建议采用不间断电源供电，保证机房断电情况视频和门禁。
KVM系统
1、 需要KVM远程管理服务器数量统计。
机房消防工程
1、 需确定有管网还是无管网消防系统
2、 有管网需提供钢瓶间
3、 消防设计及验收有专门部门报审和验收。
4、 需考虑消防排气系统
机房装饰工程
1、 装修墙、顶、地材料选择。（环保、阻燃）
2、 地面架高高度（建议0.3米以上）
3、 层高不宜低于过低，层高不宜低于4.2米，梁下高度不宜低于3.6米。
4、 机房需做六面体保温，否则会影响上层地面以及下层顶面，且浪费机房资源。
5、 与机房无关的给排水管，不宜经过机房区域。
6、 机房窗户需封闭。
建筑结构
1、 根据《电子信息系统机房设计规范》（GB 50174-2008）要求主机房承重8-10KN/m2，UPS电源室承重8-10KN/m2，电池间承重16KN/m2。
2、 至机房通道需满足大于2米通道。高层建筑最好有专用货梯。
答
机房是各类信息的中枢，机房工程必须保证网络和计算机等高级设备能长期而可靠地运行的工作环境。电子化基础设施的建设，很重要的一个环节就是部队机房的建设。机房工程不仅集建筑、电气、机电安装、装修装饰、网络构建等多个专业技术于一体，需要丰富的工程实施和管理经验。机房设计与施工的优劣直接关系到机房内整个信息系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。由于机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。
内容
机房装饰：抗静电地板铺设、微孔天花和机房墙板装修、天棚及地面防尘处理、防火门窗等；
供配电系统：供电系统、配电系统、照明、应急照明、UPS电源；
空调新风系统：机房精密空调、新风换气系统；
消防报警系统：消防报警、手提式灭火器；
防盗报警系统：红外报警系统；
防雷接地系统：电源防雷击抗浪涌保护、等电位连接、静电泄放、接地系统；
安防系统：门禁、视频。
机房动力环境监控系统：机房环境监控系统；
总体要求：布局合理、色彩明快、视野宽阔、具备防火、防潮、防尘、隔热、抗静电、抗腐蚀、易清洁、美观耐用等性能特点，并且材质轻盈、结构坚固、不易变形、拆装方便，便于地板下、吊顶内管线的连接、维修、机房装饰。
供配电
电源供电采用一类供电，建立不间断供电系统。对外部设备、空调、照明、辅助插座等设备，由机房动力配电柜提供。
机房供、配电系统经机房配电柜向主机电源、外部设备、辅助设备、空调、照明等提供相制、电压、频率及额定容量符合要求的交流电。
机房专用配电柜
计算机机房专用配电柜，主要是指低压配电柜，在机房供配电系统中是重要的组成装置。机房低压配电柜设计的正确合理，配电柜内部件性能的好坏，对整个机房的正常用电起着重要的作用。  配电柜由自动空气开关、隔离开关、接触器、断电器、指示器、按钮、开关、电量仪、采集模块、电源防雷器等元器件和柜体组成。  配电柜具体配置及其技术要求如下：
（1）机房配电柜在编号时，除正常设配电柜号外，还应加配电柜的用途。如：动力配电柜、UPS配电柜。
（2）机房配电柜根据用途设计各路供电准确，可靠。不同性质的供电对象不放在一个柜内控制。配电柜内要留用备用电路，作机房设备扩充时用。以便增容和维护使用。
（3）配电柜面板上可显示电流（大小及三相平衡情况）电压、频率用采集模块将运行状态传给场地集中监控系统。
（4）配电柜内主要电气组件应选用质量稳定，性能可靠的产品。主要有:紧急停电擎 / 各开关辅助触头（报警、故障、分合指示等） / 主开关操作方式任选 / 通风、散热设备 / 各种测量仪表 /Vigil 漏电保护附件 / 脱扣方式（热磁式、电磁式）。组件之间的连接线（导线、电缆、中线、接地线等）均按国家规定的颜色、标志、编号。技术指针达到设计要求，能满足计算机设备及其辅助设备工作的要求。
（5）配电柜内配有应急开关。消防报警系统与动力配电柜(XP1)联动，当消防报警信号被确认后，由消防控制系统将动力配电柜(XP1)的电源切断。
（6）配电柜内应根据计算机设备及其辅助设备的不同要求，设置中线和接地的连接装置。配电柜（箱）中的安全保护接地线（PE）应与等电位接地汇集箱可靠连接，但注意机房内电源中线（N）应当与接地线（PE）绝缘。
（7）配电柜内采用的母线、接线排、及各种电缆、导线、中性线、接地线等，符合国家标准。关按国家规定的颜色标志、编号。所有空气开关连接均用铜排。
（8）配电柜内各种开关、操作按钮，标识清楚，可防止使用中出现误操作。
空调系统
室内产生的有毒气体和生物污染物得不到合理的稀释和置换。CO2 浓度太高，空气品质劣化，困倦、无力、胸闷、精神恍惚、过敏、工作效率下降等。为了使工作人员在较封闭的机房内工作能有舒适感，需要在使用空调的同时不断补充新风，同时可保持机房内正压，提高机房洁净度。健康，节能，简捷，可靠的新风系统也成为人性化设计的重点。
监控系统
通过预防性、主动式的维护，最大限度减小应用系统的非计划停机可能性；同时，对存在的问题及突发故障提供及时有效的技术支持、完善的解决方案和事后防范机制，最大限度地减少系统停机的持续时间，使应用系统达到可用性的最大化。
做到事前有预防，事中有措施，事后有预案，把握主动权，采取防治结合预防为主的方式积极消除各种隐患着力提高应急预案的能力。
等级
新规范的最大特点是将电子信息系统机房根据使用性质、管理要求及其在经济和社会中的重要性划分为A、B、C三级。。之所以这样说，是因为机房包含的范围太大，有银行、电信业的大的数据中心，也有企业自用的小机房，随着信息技术的发展，各行各业对机房的建设也都提出了不同的要求，如果不分级，规范遇到的最大问题将是可操作性。
  根据新规范的定义，A级是最高级别，主要是指涉及国计民生的机房设计。其电子信息系统运行中断将造成重大的经济损或公共场所秩序严重混乱。像国家气象台；国家级信息中心、计算中心；重要的军事指挥部门；大中城市的机场、广播电台、电视台、应急指挥中心；银行总行等属A级机房。
  B级定义为电子信息系统运行中断将造成一定的社会秩序混乱和一定的经济损失的机房。科研院所；高等院校；三级医院；大中城市的气象台、信息中心、疾病预防与控制中心、电力调度中心、交通（铁路、公路、水运）指挥调度中心；国际会议中心；国际体育比赛场馆；省部级以上政府办公楼等属B级机房。
  A级或B级范围之外的电子信息系统机房为C级。
制约因素
电力问题
随着设备的不断增加，数据中心能耗问题日趋严重。由于电网供电质量不稳定，有时会出现电源故障，包括电压浪涌、电压过压、欠压、瞬时电流冲击和故障停电等;事实证明，在计算机故障中，有50%的原因是电源故障造成的。所以一个高品质，电力稳定的数据中心机房环境是计算机和网络系统可靠运行的基础。
成本问题
提起数据中心的规划，很多企业的CIO仍旧没有给与足够的重视，他们要不是过度“谨慎”，要不就是很“激进”。前者会造成数据中心扩容困难，一旦业务量上升，IT设施跟进缓慢，由于前期预见性不足，导致数据中心的再建设，即重复性建设，这样会造成具大的浪费，无论是时间还是人力;后者目光很长远，初期投资就“下狠本”，预留出未来几十年的扩容空间和负载能力，但这样做是一种“过度规划”的冒进行为，考虑到经济形式依旧不明朗，如果日后业务萎缩，给企业带来的损失依旧不可小觑。
如何在有限的预算内，既保证数据中心的可扩展性，又确保不会造成过度浪费，是企业在数据中心规划过程中要认真考虑的问题。
灵活性和兼容性
随着科学技术的发展，不可能保证一个系统永远处于领先地位。因此在设计方案时，必须考虑到各系统的升级扩容的灵活性和兼容性，这就需要采用模块化、开放式、集散式、分布式的控制系统。使得不改变原有设备，在不损失前期投资的情况下，能够方便的升级和扩容，确保系统不过时。
操作和维护的方便性
人力成本的价值在大幅度增加，系统设计如何做到操作和维护更方便，对于提高工作效率，降低人力成本和维护成本，提高系统总体性能价格比是极其重要的环节。  
由于机房具有一定复杂性，随着业务的发展，管理任务必定会日益繁重。所以在机房的设计中，必须建立一套全面、完善的机房管理和监控系统。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理，从而迅速确定故障，提高运行性能、可靠性，简化机房管理人员的维护工作。
客户都期望：系统稳定和数据安全，灵活性高，便于管理：模块式基础结构，迅速完成数据中心的建设，升级和管理
新技术的应用：适应快速变化的电信技术和市场需求
优化投资，节能增效：节省资源，提高效率
UPS系统
1、 UPS需有备份（容量需根据具体机柜功率密度核算）
2、 电池后备时间不宜低于0.5小时，根据现场条件而定。
3、 摆放电池区域承重需满足电池重量要求。
暖通系统
1、 各分区空调需有备份（容量需根据具体机柜功率密度核算）
2、 需提供空调室外机安装位置（距离室内机不宜超过60米，且最好室外机安装高度不低于室内机高度），若是新建大楼需建设过程中预留室外机安装基础。  3、 需提供空调加湿水源，排水需有路径。
机柜系统
1、 建议做冷池（冷通道封闭，有节能效果）
2、 机柜静载不宜低于1000kg
3、 机柜门开孔率不宜低于70%
机房配电工程
1、 总进线建议采用双路市电，进入机房切换供电（双路电源需来源于不同的变压器，起到互为备份效果）。
2、 UPS电源进线和动力市电电源进线建议分开。
3、 进线电缆需有条件敷设至机房。
防雷接地工程
1、 电源系统宜采用3级电源防护。
2、 机房需提供等电位接地点，且接地电阻须小于1Ω。
集中监控系统
1、 管理主机建议做到备份。
2、 报警方式宜采用多种方式（电话、短信）
3、 监控平台建议支持机房运维管理系统。（3D、资产、容量管理等）
4、 若机房提供托管业主，需做好计量设计。
综合布线系统
1、 需注意弱电总进线位置及规格。
2、 机房内布线需充分考虑后期服务器扩容和管理布线
安防系统
1、 视频和门禁系统需考虑无死角监控和门禁管理
2、 门禁须和消防保持联动。（消防报警门禁须打开）
3、 安防电源建议采用不间断电源供电，保证机房断电情况视频和门禁。
KVM系统
1、 需要KVM远程管理服务器数量统计。
机房消防工程
1、 需确定有管网还是无管网消防系统
2、 有管网需提供钢瓶间
3、 消防设计及验收有专门部门报审和验收。
4、 需考虑消防排气系统
机房装饰工程
1、 装修墙、顶、地材料选择。（环保、阻燃）
2、 地面架高高度（建议0.3米以上）
3、 层高不宜低于过低，层高不宜低于4.2米，梁下高度不宜低于3.6米。
4、 机房需做六面体保温，否则会影响上层地面以及下层顶面，且浪费机房资源。
5、 与机房无关的给排水管，不宜经过机房区域。
6、 机房窗户需封闭。
建筑结构
1、 根据《电子信息系统机房设计规范》（GB 50174-2008）要求主机房承重8-10KN/m2，UPS电源室承重8-10KN/m2，电池间承重16KN/m2。
2、 至机房通道需满足大于2米通道。高层建筑最好有专用货梯。
