机房建设
机房建设
一、机房建设的概述
IDC数据中心机房建设工程不仅仅是一个装饰工程,更重要的是一个集电工学、电子学、建筑装饰学、美学、暖通净化专业、计算机专业、弱电控制专业、消防专业等多学科、多领域的综合工程,并涉及到计算机网络工程,PDS工程等专业技术的工程。在设计施工中应对供配电方式、空气净化、安全防范措施以及防静电、防电磁辐射和抗干扰、防水、防雷、防火、防潮、防鼠诸多方面给予高度重视,以确保计算机系统长期正常运行工作。
随着计算机系统技术和设备的不断更新换代,安装计算机设备的场地技术,即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术,其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等,能充分满足计算机设备的安全可靠地运行,延长计算机系统使用寿命的要求,同时又要给系统管理员创造一个舒适、典雅的环境。因此,在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格,体现现代机房的特点和风貌。
二、机房建设的必要性
计算机机房、通讯机房、互联网数据中心IDC(Internet Data Center)机房、屏蔽机房等统称为电子设备机房,简称机房。
机房中安装了信息技术设备(计算机服务器、数据存储设备、计算机网络设备、交换机等)、低压配电设备、UPS设备、空气调节设备、安防设备、消防设备、动力及环境监控设备等。其环境必须满足设备和人员对温度、湿度、洁净度、电磁场强度、噪音干扰、电气安全、电源安全、防水、抗震、防雷击和接地等要求。
三、机房建设的等级分类
电子信息系统机房应根据使用性质、管理要求及其在经济和社会中的重要性划分为A、B、C三级。
符合下列情况之一 的电子信息系统机房应为A级
1、电子信息系统运行中断将造成重大的经济损失。
2、电子信息系统运行中断将造成公共场所秩序严重混乱。
符合下列情况之一的电子信息系统机房应为B级。
1、电子信息系统运行中断将造成较大的经济损失。
2、电子信息系统运行中断将造成公共场所秩序混乱。
不属于A级或B级的电子信息系统机房为C级。
1、在异地建立的备份机房,设计时应与原有机房等级相同。
2、同一个机房内的不同部分可以根据实际需求,按照不同的标准进行设计。
四、机房环境建设等级保护二级要求
依据国家等级保护要求,等级保护二级的机房环境应满足以下要求:
(1)机房和办公场地应选择在具有防震、防风和防雨等能力的建筑内。
(2)具备防盗窃和防破坏能力:
a主要设备放置在机房内,并将设备或主要部件进行固定,设置明显的不易除去的标记;
b通信线缆铺设在隐蔽处,可铺设在地下或管道中;
c主机房应安装必要的防盗报警设施。
(3)机房建筑应设置避雷装置,并为机房内所有交流电源接地防静电措施。
(4)机房应设置灭火设备和火灾自动报警系统。
(5)具备防水和防潮能力:
a机房内水管安装不得穿过机房屋顶和活动地板下;
b窗户、屋顶和墙壁等具有防雨水渗透能力;
c机房应具备防止水蒸气结露和地下积水的转移与渗透。
(6)机房应设置温、湿度自动调节设施,使机房温、湿度的变化在设备运行所允许的范围之内。
(7)机房供电线路上配置稳压器和过电压防护设备,并提供短期的备用电力供应,至少满足关键设备在断电情况下的正常运行要求。
(8)电源线和通信线缆应隔离铺设,避免互相干扰。
五、机房环境建设等级保护三级要求
依据国家等级保护要求,机房建设三级保护整体的安全保障体系包括技术和管理两大部分,其中技术部分根据《信息系统安全等级保护基本要求》分为物理安全、网络安全、主机安全、应用安全、数据安全五个方面进行建设;而管理部分根据《信息系统安全等级保护基本要求》则分为安全管理制度、安全管理机构、人员安全管理、系统建设管理、系统运维管理五个方面。
整个安全保障体系各部分既有机结合,又相互支撑。之间的关系可以理解为“构建安全管理机构,制定完善的安全管理制度及安全策略,由相关人员,利用技术工手段及相关工具,进行系统建设和运行维护。
三级等保机房配置:
1.物理安全部分
2.网络安全部分
3.主机安全部分
4.数据安全部分
5.安全服务
根据等级化安全保障体系的设计思路,等级保护的设计与实施通过以下步骤进行:
1、系统识别与定级:确定保护对象,通过分析系统所属类型、所属信息类别、服务范围以及业务对系统的依赖程度确定系统的等级。通过此步骤充分了解系统状况,包括系统业务流程和功能模块,以及确定系统的等级,为下一步安全域设计、安全保障体系框架设计、安全要求选择以及安全措施选择提供依据。
2、安全域设计:根据第一步的结果,通过分析系统业务流程、功能模块,根据安全域划分原则设计系统安全域架构。通过安全域设计将系统分解为多个层次,为下一步安全保障体系框架设计提供基础框架。
3、确定安全域安全要求:参照国家相关等级保护安全要求,设计不同安全域的安全要求。通过安全域适用安全等级选择方法确定系统各区域等级,明确各安全域所需采用的安全指标。
4、评估现状:根据各等级的安全要求确定各等级的评估内容,根据国家相关风险评估方法,对系统各层次安全域进行有针对性的等级风险评估。并找出系统安全现状与等级要求的差距,形成完整准确的按需防御的安全需求。通过等级风险评估,可以明确各层次安全域相应等级的安全差距,为下一步安全技术解决方案设计和安全管理建设提供依据。
5、安全保障体系方案设计:根据安全域框架,设计系统各个层次的安全保障体系框架以及具体方案。包括:各层次的安全保障体系框架形成系统整体的安全保障体系框架;详细安全技术设计、安全管理设计。
6、安全建设:根据方案设计内容逐步进行安全建设,满足方案设计做要符合的安全需求,满足等级保护相应等级的基本要求,实现按需防御。
7、持续安全运维:通过安全预警、安全监控、安全加固、安全审计、应急响应等,从事前、事中、事后三个方面进行安全运行维护,确保系统的持续安全,满足持续性按需防御的安全需求。
通过如上步骤,系统可以形成整体的等级化的安全保障体系,同时根据安全术建设和安全管理建设,保障系统整体的安全。而应该特别注意的是:等级保护不是一个项目,它应该是一个不断循环的过程,所以通过整个安全项目、安全服务的实施,来保证用户等级保护的建设能够持续的运行,能够使整个系统随着环境的变化达到持续的安全。
六、机房对周围环境的要求
1.机房对温湿度要求
机房的主要热量来自于计算机设备的散热、太阳辐射热、人工照明、人体体热等,其中计算机设备运行中产生的热量非常大,是机房中的主要热源。机房温度过高过低都不利于设备的运行。为保证设备的正常运行,机房内应保持一个适当并相对恒定的室温。
机房设备开机时和停机时对室内温度和湿度的要求如下表一和表二的要求:

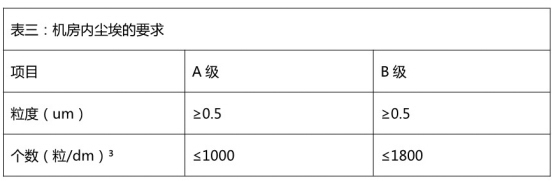

2、 机房对空气含尘量的要求
3、机房主要有害气体的含量要求
机房中有害气体在空气中含量虽然较小,但正是这些微量浓度的腐蚀气体会导致计算机的误操作甚至严重损坏,一般要求空气中各类有害气体含量应低于下表要求。机房内各类有害气体含量的要求见表四。
七、机房系统建设内容
依据信息安全等级保护二级要求建设对机房装修环境、电源环境、照明环境、电磁接地环境、温湿度、机房洁净程度的要求。包括:机房装修系统、供配电系统、UPS电源系统、防雷接地系统、空调与通风系统、动力设备与环境监控系统、消防系统、微模块机柜系统、屏蔽系统、视频监控及报警系统等。
1. 机房装修系统
建筑装修是整个机房的基础。它主要起着功能区的合理划分及保证机房环境达标的作用。对机房平面作整体规划,并进行相应的装修设计。机房装修不同于普通装修,要求防尘、防水、防静电、防鼠、保温、防结露、阻燃并具有良好的抗电磁场干扰性。
(1)天面
机房棚顶装修多采用吊顶方式。机房内吊顶主要作用是:在吊顶以上到顶棚的空间做为机房静压送风或回风风库、可布置通风管道;安装固定照明灯具、走线各类风口、自动灭火探测器;防止灰尘下落等等。标准机房吊顶应选择微孔金属铝天花。铝板及其构件应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。
(2)墙面
机房内墙装修的目的的是保护墙体材料,保证室内使用条件创造一个舒适、美观而整洁的环境。内墙的装饰效果是由质感、线条和色彩三个因素构成。目前,在机房墙面装饰中常见的是贴墙材料(如铝塑板、彩钢板)饰面等,其特点表面平整、气密性好、易清洁、不起尘、不变形。土建墙体厚度要符合热负荷要求,使室内热负荷减少到低限度。所采用的材料应该不易燃烧,而且隔热、隔音、吸音性好。
(3)地面
防静电地板敷设前期需要需要进行场地清理及找平工作,并按标准在地表面做多层多次处理方可进行下步施工。防静电地板在计算中心各房间的工程技术设施中,地面是一个很重要的部分,在机房区应采用全钢抗静电的金属活动地板。抗静电地板的选材需考虑现场条件及多方使用因素而定。
(4)隔断
机房中的隔断采用不锈钢边框&12mm厚钢化防水玻璃。它具有隔音、隔热、耐压等特点,透视效果极佳,并增添机房的简练与豪华感
(5)门窗工程
机房外门设计均采用定制钢质防火门,玻璃隔断上为钢化玻璃门,主机室、UPS室外窗一律做封窗处理。计算机机房的冬季保温、 夏季隔热以及防凝露等技术问题是计算机机房设计需要考虑的因素,如果机房内外存在较大的温差,而机房的保温处理不当,会造成机房区域两个相邻界面产生凝露。同时会使机房区域的精密空调的负荷加大,造成能源的浪费。特别是在冬季,由于机房的温湿度是恒定值,此时相对湿度高于室外,机房的内立面墙及天地平面产生凝露,使机房受潮,造成墙立面及天地平面建筑结构造成损坏,而影响机房的洁净度。界面的凝结水蒸发,也会造成机房内部区域空气含湿增大,给计算机及微电子设备的元器件和线缆插件造成损坏。因此,为了节约能源,减少日后的运行费用,根据以上分析计算机房相邻界面凝应按其起因而采取相应的措施来控制平面、立面隔热及热量的散失。因此,较为重要机房的外窗都做封画处理。主控室、机房外窗做窗帘合。
(6)吊顶工程
工艺流程:
放线一安装主龙骨吊杆一安装主龙骨一安装固定联结件一安装骨架一安装金属装饰面板。
操作要点:
1) 放线:
a.根据设计标高沿墙面和柱面弹出吊顶标高线,弹线应清楚,位置准确,水平允许偏差士5mm。
b.根据施工图纸,在结构顶棚上弹出主龙骨位置线并详细标注出吊挂点的位置。
2) 安装主龙骨吊杆:
a.吊杆的规格应符合设计要求并在安装前做防锈处理。
b.用膨胀螺栓将吊杆固定到结构顶棚上,固定应结实牢固;吊杆间距应满足设计要求,不应大于1200mm。
3) 主龙骨安装:
a.主龙骨间距应满足设计要求,应小于1200mm。
b.主龙骨安装后,及时校正其位置、标高和起拱高度。
4) 吊顶骨架的校正与检查:
a.龙骨安装完毕后,全面校正各类龙骨的位置及整体的水平度。
b.检查吊顶骨架,确保牢固可靠。
5) 吊顶板安装:
吊顶专其他专业的项目施工完毕,隐蔽工程验收合格后,进行吊顶板的安装作业。
2.机房配电系统
数据中心机房供配电系统由高压配电、变压器、配电柜、线缆传输、UPS系统、空调制冷系统配电、照明配电、列头柜、机架式PDU等环节组成。
(1)低压配电柜
开拓者"KITOZER"系列智能配电柜,可谓是当今IT系统的配电方案,支持热插拔模块化设计,方便客户依据数据中心的IT 负载以及企业发展需求,灵活配置、升级和管理配电系统。
1)彩色触屏操作、界面简单直接
采用图形显示方式,轻触屏幕即可了解各项关键参数,可简化维护行为并有效减少人为失误。
2)主路监控
提供单线运行图,帮助客户及时了解供电线路、主电源、断路器和配电模块的状态,以及电压、电流、功率、电源和谐波等信息。配电系统状况一览无遗。
3)支路监控
实时监测显示所有支路电压、电流、谐波、电量和功率等电参信息。
4)详尽事件记录
可记录多个事件,可据此配道警报以免系统因超载或环境因素而发生故障
(2)UPS不间断电源系统
UPS主机就是不间断电源,是将蓄电池(多为铅酸免维护蓄电池)与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力共应。简单来说这就是一台交流式电稳压器,同时它还向机内电池充电;当市电中断时,UPS立即将电池的直流电能,通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。
机架式UPS主机参数:
整体要求:各配电单元UPS、7AH/9AH电池包(可选)、机架安装便于维护。
UPS类型:容量3KVA/6KVA/10KVA,单进单出
输入方式:L、N、PE
输入电压:110VAC-288VAC,176VAC-288VAC范围内可带满载
输入电流:16A
整机效率:90%
电池电压:96VDC
通讯接口:RS485
运行环境温度:0~40℃
(3)照明系统
机房的平均照度、眩光限制标准和相应措施,以及机房的其他技术要求,包括布局、面积、人机环境、噪声、电磁干扰等,在建筑设计标准GB50034 2004中对此都做了明确规定。
1)主机房的平均照度可按300、5001x 取值。
2)基本工作间、第一类辅助房间的平均照度可按100、150、2001x取值。
3)第二、第三类辅助房涧应按现行照明设计标准的规定取值。同时,还对机房的运行环境与照度取值的关系作了明确规定,如间歇运行的机房取低值;持续运行的机房取中值;连续运行的机房取高值;无窗建筑的机房取中值或高值应急照明按正常照明照度的10%布置灯具。灯具使用正常照明灯具,应急照明电源在市电正常时由市电供电,在市电故障时自动转由用UPS电源作为应急照明电源。
(4)布线
(1) 选址:为了保证低压配电柜的正常、安全运行,低压配电室的位置应靠近负荷中心,安放的地方不要有灰尘,腐蚀的介质等,否则应该及时清理,为了保证安全,环境较为干燥,安置地尽量不会有振动。
(2) 配电设备的布置:低压配电室配电设备的必须在安全、可靠、适用和经济等前提下布置,还要便于安装、操作、搬运、检修、试验和监测。位于同一室内的高低压电气设备间、成排布置的配电柜间都必须留有适当的距离和通道的出口。布置配电设备时应采取必要的安全措施,如有危险电位的裸带电体应加遮护或置于人的伸臂范围之外。当采用遮护物和外罩有困难时,可采用阻挡物进行保护。
(3) 配电线路的布置应符合的条件:符合安放地点的环境特征、符合建筑物的特征、考虑人与线之间的距离应该适中考虑由于短路可能出现的机电应力、考虑在安装和使用的过程中布线可能遭受的其他应力和导线的重量。
(4) 配电线路的布置哪些因素会影响使用:防止外部热量影响使用、防止进水而影响使用、防止外部的机械性损害影响使用、防止布线上落灰影响使用、防止强辐射影响使用。
3.机房空调系统
(1)机房专用空调的必要性
机房使用的空调对出风口温度有严格的要求。当出风口温度低于 8℃ 时,空气中的水蒸气就是凝结成水滴,这会造成对离出风口较近的设备的微电路短路。
机房精密空调其出风口温度设计在 10-14℃,而不是舒适型空凋的 6-8℃,有效避免了冷凝水的问题。同时,为了保证机房的整体降温问题,精密空凋的换气次数在每小时 30-60 次 ( 对应的,舒适型空调的换气次数每小时在 5-15 次 ) ,高效率的换气能力保证了机房温度的调节精度在 1℃ ,感应点在整个机房,温度无波动。因而,机房专用空调是保证机房设备能够连续、稳定、可靠的运行必要条件,能够排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态,并控制机房的空气含尘量。同时,机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化、全年不间断持续运行的能力,而这些能力是传统空调远远不能达到的。
(2)机房专用空调的特点
1)大风量,小焓差,高显热比与相同制冷量的舒适空调相比,机房专用空调的循环风量约大一倍,相应的焓差只有一半,机房专用空调运行时通常不需要除湿,循环风量较大将使得机组在空气露点以上运行,有利于稳定机房的温、湿指标。
2)机房专用空调能够适应机房的幅度较大的热负荷变化,以使元器件工作在所要求的环境条件之中,保证电路性能的可靠性。
3)送风回风方式多样,能充分与计算机主机散热形式一致,从而大大提高空调效率。
4)两级过滤,机房专用空调内设有初、中效两级过滤器,使机组送出的冷气达到一定的净化能力,以满足洁净度的要求。
5)可靠性高,具有报警功能、自我诊断功能、后备机组管理功能。
6)全年制冷运行,多数机房专用空调能在室温降至-15℃以下时仍能制冷运行。
机房空调新风系统是机房运行环境的保障。电子信息系统设备是高精密的电子设备,对机房环境有严格的要求。
机房空调系统恒湿、恒温和洁净度是关键。为了不让工作人员在机房内操作时产生缺氧、头晕,胸闷、心慌等不适之感,即所谓“空调病”,采用多级新风过滤系统可将室外新鲜空气送入机房。主机房空调系统采用普通柜式空调,以满足机房内设备的环境需求。
为保证机房重要设备连续正常、可靠地运行,对机房室内环境和空气品质(温、湿度、洁净度、风速及噪声等)要求极高,要求增加一台选用带除尘功能的加湿器。
(3)机房空调的选型
1)房间精密空调
型号:KTR-BS05
电源电压:380V
控温范围:17-32℃
能效比:3. 9
湿度范围:16-32
适用面积:21-30㎡
制冷功率:21mbit/s
制热功率:9mbit/s
重量:130kg
2)列间空调(行间空调)
型号:KTR-BS04
回风温/湿度:34℃/30%RH
壳管换热器进出水温:17/23℃
制冷量:15. 1KW
额定功率:3. 38KW
工作电流:10. 9FLA-A
循环风量:4400m3/h
制热功率:9mbit/s
显冷量:15. 1KW
主电源:交流三相380V
3)基站式空调
型号:KTR-BS02
总制冷量:12. 6KW
机外余压:20Pa
风量:2800m3/h
额定功率:3. 5KW
迎风面积:0. 34㎡
迎面风速:2. 4m/s
加湿量:3. 0Kg/h
噪声:56dB
功率:0. 23KW
4)机架式空调
型号:KTR-BS01
总制冷量:4. 2KW
制冷额定功率:1. 2KW
额定风量:950m3h
冷量控制方式:EEV/热力膨胀阀
4.机房消防系统
机房是每个企事业单位重要部门,机房IT系统运行和存储着都是核心数据,由于IT设备及有关的其他设备本身对消防的特殊要求,必须对这些重要设备设计好消防系统,是关系IT设备正常运作及保护好设备的关键所在,机房灭火系统禁止采用水、泡沫及粉末灭火剂,适宜采用气体消防灭火系统。
(1)无管网气体消防系统
柜式七氟丙烷气体灭火装置又称无管网七氟丙烷装置,是一种预置的以全淹没方式灭火、独立成套、可移动的灭火设备,具有安装轻巧方便、外形美观、灭火剂无管网损失、灭火效能高、速度快等特点。柜式七氟丙烷气体灭火装置又可以与消防控制中心相连接,由火灾报警灭火控制器驱动实施自动灭火,该装置不需要设置专用的设备间,整套灭火装备均在保护区内。火灾发生时,本装置可直接向保护区内自动喷洒药剂,方便快捷,一个保护区设立一套系统,几台装置连用可以保护较大区域。
1)技术参数:
规格型号:GQQ40/2.5、GQQ70/2.5、GQQ90/2.5、GQQ150/2.5、GQQ120/2.5。
灭火剂贮存压力(20ºC时):2.5MPa
灭火剂喷射时间:≤10s
灭火剂充装密度:≤1120kg/m³
灭火形势:全淹没式
工作压力(50ºC):4.2MPa
适用环境温度:0~50ºC
启用电磁工作电流/电压:DC24V、1.5A
启动方式:自动启动、手动启动
箱体表面处理:喷塑

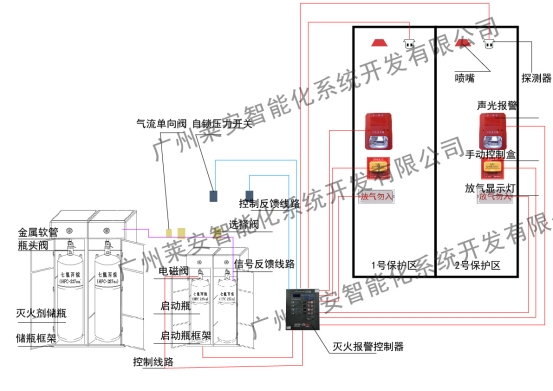

(2)有管网气体消防系统
有管网气体消防系统顾名意义是通过管通输送气体达到消防灭火的目的, 功能与无管网完全一致,区别在于通过管通输送气体,相比无管网传输距离相远且可以根据现实际情况输送到指定范围内。七氟丙烷(HFC-227ea)是一种以化学方式灭火为主的洁净气体灭火剂,该灭火剂无色、无味、不导电,不含溴和氯,对大气臭氧层损坏潜能值(OPD)为零
1)技术参数
储瓶容积:90L、100L、120L、150L、180L、
灭火剂贮存压力(20ºC时):4.2MPa
灭火剂喷射时间: ≤10S
灭火剂充装密度:≤950kg/m³
灭火形势:全淹没式
工作压力(50ºC):5.3MPa
适用环境温度:0~50ºC
启动气源:氮气(6.0MPa)
启动方式:电启动(DC24V)
启动电磁启动器工作电流/电压:DC24V/1.5A
启动方式:自动启动、手动启动、机械应急启动
选择阀安装高度:≤1700mm
(3)火探管式消防系统
火探管式自动探火灭火装置分为直接式与间接式,是近几年国内研发的一类简单可靠、灭火及时的独立探火/灭火装置,简称火探管。采 用柔性可弯曲的火探管作为火灾的探测报警部件,这种火探管还可以兼做灭火剂的输送及喷放管道,可以很方便的布置到每一个潜 在的着火源的近处,一旦发生火灾,火探管受热破裂,立即释放灭火剂灭火。
1)技术参数
(4)机架式感温自动灭火装置
机架式感温自动灭火装置是按照预设条件将全氟己酮储存容器和喷放组件等预先设计、组装成套且具有联动控制功能的感温自启动灭火装置。机架式感温自动灭火装置由全氟己酮储存容器、容器阀、压力信号器、感温引发器、全氟己酮灭火剂、压力表等组成,其容器内储存全氟己酮灭火剂。
1)技术参数
工作压力:1.6MPa
系统贮存压力:1.6MPa
气密性试验压力:2.5MPa,保压5min
强度试验压力:3.75MPa,保压5min
超压试验压力:4.2MPa,保压5min
安全装置动作压力:3.4±0.17MPa
启动温度:68℃
5.机房接地和防雷系统
防雷接地系统一直是数据机房关注的重点,技术日趋成熟。目前,雷电对设备的破坏途径更加多样化,破坏程度更加广泛和深入。防雷接地系统从系统角度进行综合防御,提供高效接闪体,安全引导雷电流入地面,完善低电阻地网,清除地面回路,进行电源浪涌冲击防护和信号及数据线瞬变防护。
(1) 机房防雷接地系统的组成
防雷接地系统是弱电精密设备及机房保护的重要子系统,主要由雷电接受装置、引下线、接地线、接地体(级)、接地装置、接地网、接地电阻组成。
1)雷电接受装置:直接或间接接受雷电的金属杆(接闪器), 如避雷针、避雷带(网)、架空地线及避雷器等。
2)引下线:用于将雷电流从接闪器传导至接地装置的导体。
3)接地线:电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。
4)接地体(极): 埋入土中并直接与大地接触的金属导体,称为接地体。分为垂直接地体和水平接地体。
5)接地装置:接地线和接地体的总称。
6)接地网:由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
7)接地电阻:接地体或自然接地体的对地电阻的总和称为接地装置的接地电阻,其数值等于接地装置对地电压与通过接地体流入地中电流的比值。同时接地电阻也是衡量接地装置水平的标志。
(2)机房地网的制作方法
在距建筑物1.5~3.0m处,以6m*3m矩形框线为中心,开挖宽度为2.5m、深2.5m~3m的土沟,两长边中间贯通,采用长2.5m的L5(5*50*50)镀锌角钢,在沟底的每个交点处垂直打入一根,共计6-20根,作为垂直接地极;然后采用4号(4*40)镀锌扁钢将六根角钢焊接连通,作为水平接地极;再用4号镀锌扁钢焊在地网框架的中间部位,引出至机房外墙角,离地高0.3m,作为PE接地端;从该接地端引出16-50平方毫米以上护套地线,沿墙边穿墙进入室内,连至机房内等电位接地汇集排。
6.动力设备与环境监控系统工程
机房环境监控包括机房动力、环境及安防的监控系统,主要监控对象包括:智能电量仪、配电开关、UPS、精密空调、温湿度、新风、漏水、门禁、视频、消防等,实现7×24的全面集中监控和管理,保障机房环境及设备安全高效运行,以实现机房可用率,并不断提高运营管理水平。
(1)供配电监测系统
机房设备都是市电供电,市电一旦断电对机房的影响巨大,我们需要对市电进行监测,一般根据机房的建设等级可以使用电压传感器、电流传感和电量检测仪,一旦发生报警可以进行视频联动,同时报警信息上传中心,通知管理人员尽快处理。
(2)门禁系统
门禁系统是机房的门禁。门禁系统由门禁控制器、读卡器组成,具有人员进出权限设置及管理功能,有开门超时报警功能。要求有与视频监控系统联动控制功能,当发生开/关门动作时,通过上传通信端口将开/关门信息发送至视频系统,以实现与视频系统的联动。
系统主要配置:
电子感应门禁控制器、网络控制器、电源箱KTR-016电
控锁、出门按钮、警号等。
(3)视频监控系统
视频监控可实现如下功能:
1)可对机房内及密闭通道内区域实时视频监控,监控录像系统存贮时间小于1个月。
2)同时支持模拟及网络摄像头。
3)支持对不少于两个(网络型)摄像机的电动云台及远程调焦控制功能、视频图象信号的切换、存贮、重放、多画面分割功能。
4)可与门禁系统实现联动,当收到门禁系统的联动信号时,可控制摄像头对进门区域进行录像存贮(联动功能可视需求进行屏蔽设置)。
(4)机房电力监测系统
电量仪是一款可靠性高、测量精度高、功能完善的电力监控仪表可实现测量、显示和通讯,通过标准接口与计算机构成监控系统。功能模块化设计理念,结构紧凑,可柜内直接安装。
(5)机房漏水监测系统
空调器可能发生的漏水,可通过空调器自身的通信端口上传相关漏水信息并发出相应告警。绳式漏水检测方式由漏水感应绳与漏水控制器组成,沿精密空调四周敷设漏水感应绳,感测空调器冷凝水的漏水状况并通过漏水控制器通信接口上传信息。从而实现对漏水的实时监测。
1)空调有漏水检测功能(为绳式检测方式),对确保机房安全运行。
2)当检测到发生漏水时,人机交互界面自动切换到漏水监控界面,显示漏水位置、发出报警。同时对报警事件进行记录、存储。
7.机房新风系统
新风系统就是由风机、进风口、排风口及各种管道和接头组成附件组成的一套独立系统,和空调系统很类似。 新风换气机是一种将室外新鲜气体经过过滤、净化,热交换处理后送进室内,同时又将室内受污染的有害气体经过过滤、净化。热交换处理后排出室外,而室内的温度基本不受新风影响的一种高效节能,环保型的高科技产品。
从按照安装方式,新风系统可以分为管道式新风系统(中央新风)和无管道新风系统。其中管道式新风系统主要由风机,管道及风口三部分组成,主要分为吊顶全热交换新风机和轴流风机两类;而无管道新风系统主要分为立柜式新风机和壁挂式新风机。按照不同通风原理,新风系统可分为单向流和双向流两大类。
(1)吊顶全热交换新风机
吊顶全热交换新风机是一种常见的新风主机。一般内置两台风机和全热交换芯,是一种带能量回收装置的新风主机。能调节室内的温湿度,回收室内的冷量或热量,减少空调的热损耗。
(2)轴流风机
轴流风机一般被设计为筒状,需预先在墙上开孔,新风机被方便的安装在墙内,安装后在室内和室外部分只露出一个风口,这种风机俗称轴流消防排烟风机主要是用于消防起火起,通过大功率的风速室内的烟雾通过。
(3)双向流新风机
双向流新风系统的排风机和送风机装置在一个箱体内,当风机工作时,排出室外的浊气和送入室内的新风会同时经过风机箱的热交换器,从而进行热量交换。排风口一般都安装在厨房、卫生间、餐厅等污染较重的地方,送风口则是安装在了卧室、起居室、客厅等空气较纯洁的区域。在排风机与送风机共同的作用下,室外新鲜空气从卧室等区域进入到室内,污浊空气在卫生间等区域排出,如果在室内形成空气循环系统,对室内空气进行置换,保持室内空气的洁净。同一区域也可同时安装排风口和送风口,此时,该区域形成局部的新风循环系统,对该区域进入空气置换。
(4)单向流新风机
单向流新风机是一种没有能量回收装置的新风机。只配有一台风机,工作时由于只有一个方向的气流,所以习惯称为单向流新风机。系统运行时,室内空气通过排风口不断排至室外,并使室内产生负压,新鲜空气通过进风口进行过滤、除湿、除味、降噪后,二十四小时源源不断的补充进来。
(5)窗式新风机
窗式新风系统是由新风换气机及管道附件组成的一套独立空气处理系统,采用高压头、大流量小功率直流高速电机带动离心风机由一侧向室内送风,另一侧由排风机向室外送出污浊的空气。在送风时会对进入室内的空气进行过滤、杀菌、增氧和冷热交换,排风时会进行热回交换,回收大部分能量通过系统送回室内。新风系统通过净化和通风打造室内的洁净健康空气环境。
8.综合布线
综合布线又称智能建筑布线系统,该系统是一个由非屏蔽阻燃全系列产品组成的开放系统体系。它将办公自动化、通信自动化、电力、消防等安保监控系统结合起来布线系统采用模块化设计,以实现灵活、管理方便、易于扩充、符合六类高标准布线系统。
(1)综合布线的组成
1)主配线区包括主交叉连接(MC) 配线设备,它是数据中心布线系统的中心配线点。当设备直接连接到主配线区时,主配线区可以包括水平交叉连接(HC) 的配线设备。
2)可选的中间配线区用于支持中间交叉连接(IC) , 常见于占据多个建筑物、多个楼层或多个机房的大型数据中心。
3)水平配线区用来服务于不直接连接到主配线区的HC设备。水平配线区主要包括水平配线设备,为终端设备服务的局域网交换机、存储区域网络交换机和KVM交换机。
4)在大型计算机房中,为了获得在水平配线区与终端设备之间更高的配置灵活性,水平布线系统中可以包含一个可选择的对接点,叫做区域配线区。
5)设备配线区是分配给终端设备安装的空间,这些终端设备包含各类服务器,存储设备,小、中、大型计算机及相关的外围设备等。设备配线区的水平缆线终接在固定于机柜或机架的连接硬件上。
(2)布线的种类
1) 走线架分室内走架线和室外走线架两种。室内走线架主要采用优质钢材或铝合金材料,经过抗氧化喷塑或镀锌烤漆等表面处理方式。室外走线架主要采用钢材料,经过热镀锌处理。走线架主要用于机房及基站内外各类线缆的铺设。具有外型美观款式多样,强度高、安装简单、布放线缆方便等特点。适用于水平、垂直及多层分离布放线场合。结构紧凑,布线量大,扩容及后续工程布放线施工时可很方便地实现”三线”分离。走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。
2) 走线架按使用环境分机房(室)走线架和室外走线架(热镀锌)。室外走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。机房(室内)走线架根据要求可以选择铝合金走线架或钢走线架。
3) 钢走线架一般分扁钢走线架和多孔U型钢走线架,扁钢走线架适合在基站及较小机房使用(属于比较早期的产品,用钢量大比较重)。多孔U型钢走线架分标准的和轻型U-II型的两种。U-II型走线架适合在基站及小机房使用(可代替扁钢走线架使用),一般厚度1. 5mm、2mm;标准多孔U型钢走线架适合在大中小型不同机房使用,材料厚度2mm, 另外2. 5mm、3mm厚度可定制。结构美观、安装扩容方便、吊挂方式灵活。
八、案例分析
某中心网络机房面积大约为66m2左右,拟改造成国家B级标准机房,作为网络数据中心。
中心机房按功能划分配电区、主网络机房。
需求的深刻理解,将设计目标分析如下:
机房建设将以国家B类标准进行建设机房装修设计(将满足机房防尘、防潮、抗静电等机房环境需求)
机房供配电系统设计(将满足机房高质量、持续、稳定供电需求)
机房精密空调系统设计(将满足机房温度调节、湿度调界、风量调节等需求)
机房安全系统(将满足机房防盗、门禁、防雷接地、消防灭火等物理安全需求)
机房环境监控系统(将满足机房设备运行情况监控)
机房KVM管理(将满足机房内服务器、网络设备管理需求)
九、注意事项
(1)环境因素
计算机等设备属于精密的高科技产品,对环境的要求自然苛刻,温度和湿度过高过低均会增加设备出现故障的概率,因此,在机房建设时需要考虑到精密空调、加湿器等调控环境条件的设备的安装。
(2)选址要点
基于环境因素的考虑,在机房建设选址时,尽量不要选择没有防晒层的顶层和潮湿不通风的底层。再出于建设的便捷性和经费的考虑,楼层应当选择三、四左右的层数,这些楼层既拥有相对温和的环境,又不会给布线等方面的施工带来较大的难度。
(3)颜色选择
机房也是一个人工环境,会有许多人员在里面没日没夜地工作,在装修时不可选择大红大紫的颜色,亦不可选择较为昏暗的颜色,理应将机房的环境布置得温和有亲近感,才不易造成视觉疲劳和心理的压抑感。
(4)位置摆放
像机柜、服务器等设备,切不可安放于阳光可以照射和雨水能撒到的地方,也不能放置在空调散热器下方,或暖气散热片旁边。
十、常见问题
 以下是数据中心中常见的一些问题,如下:
1、太多的开孔地板:在热通道和空白区域放置开孔地板是毫无理由的。这样会浪费冷却能力。还有可能是在机架的进气口放置了太多的开孔地板。IT机架顶部的温度低于正常温度便是一大危险信号。
2、隐藏的泄漏:冷空气从活动地板下的空间中泄漏出来,进入到相邻的空间或支撑柱中。菲尔普斯表示,这种泄露相当的普遍,并导致了IT环境中的压力损失,从而使得别处满是灰尘的热空气或潮湿的空气进入进来。避免这个问题的唯一方法便是去活动地板底下检查周边和支撑柱,并封住你发现的任何漏洞。
3、未密封的活动地板开口:尽管许多的数据中心运营商已经努力密封了电缆开口及活动地板中的其他漏洞,但很少人真真正正地完成了这项工作。剩下的漏洞会导致大量的冷空气逸入不被需要的区域。配电单元或远程电源板等电气设备是寻找未密封开口的一个特别重要的地方。
4、温度和湿度传感器刻度不准:有时供应商使用了未校准的传感器,有时刻度会随着时间的推移而变得不准确。这将导致管理不善的冷却单元不能协同地工作。Strong建议运营商每六个月校准一次温度和相对湿度传感器,并且在必要的时候进行相应的调整。
5、糟糕的机架布局:理想情况下,你想把机架按加热/制冷分别排成一行,并把主要的CRACs放置在每行的两端。拥有一小块机架且没有特定的方向并不能帮助任何人。无论是从前往后排列机架,还是使CRACs与IT行的方向相同,都无济于事。
6、机架密封性不好:把备用面板放置在空的机架区域是气流管理的常识,然而并不是每个人都会这样做。一些机柜没有被设计好,安装钢轨与机柜边缘之间被封死。关心效率的经营者会密封那些开口以及机柜底端的潜在开口。
8、闲置的机柜空间:这是另一个明显的因素,但出于某种原因没有被每个人所重视。当一个或者多个机柜空间被空置,将会破坏气流平衡,导致废气循环进入冷通道,或是在冷通道损失冷空气。这种情况将导致过度冷却,及供应多于实际所需的空气来弥补损失。
9、物以稀为贵:许多的数据中心运营商预置了过度的冷却能力。如果拥有的冷却能力大于所需,并无法保证过剩的CRACs的安全,那么整个的冷却方案都会被连累,因为太多的单元处于低效率状态。地板下的冷却温度很高,且某些机架很难被冷却时,运营商一贯的反应便是运行更多的冷却单元。然而与直觉相反,正确的做法应该是运行更少的CRACs来降低负荷,菲尔普斯说。
10、冷却管理没有受到应有的重视:没有想到改进冷却管理方式的好处,使得运营商的容量搁浅并花费了更高的运营成本。做一些如安装备用面板等简单的工作就可以从中获益,但它们常常被忽视。在极端的情况下,一个管理良好的数据中心冷却系统甚至可以推迟扩张或建立新的设施。
十一、机房建设配置清单
十二、总结
广州莱安从事十年以上机房建设,拥有丰富施工经验及实施经验,为广大客户解决机房建设各种难题问题,得到了广大客户的广泛认可。我司免费为直接客户及工程集成商提供机房建设解决方案及报价,欢迎全国广大客户来人来电咨询业务!
机房建设
一、机房建设的概述
IDC数据中心机房建设工程不仅仅是一个装饰工程,更重要的是一个集电工学、电子学、建筑装饰学、美学、暖通净化专业、计算机专业、弱电控制专业、消防专业等多学科、多领域的综合工程,并涉及到计算机网络工程,PDS工程等专业技术的工程。在设计施工中应对供配电方式、空气净化、安全防范措施以及防静电、防电磁辐射和抗干扰、防水、防雷、防火、防潮、防鼠诸多方面给予高度重视,以确保计算机系统长期正常运行工作。
随着计算机系统技术和设备的不断更新换代,安装计算机设备的场地技术,即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术,其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等,能充分满足计算机设备的安全可靠地运行,延长计算机系统使用寿命的要求,同时又要给系统管理员创造一个舒适、典雅的环境。因此,在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格,体现现代机房的特点和风貌。
二、机房建设的必要性
计算机机房、通讯机房、互联网数据中心IDC(Internet Data Center)机房、屏蔽机房等统称为电子设备机房,简称机房。
机房中安装了信息技术设备(计算机服务器、数据存储设备、计算机网络设备、交换机等)、低压配电设备、UPS设备、空气调节设备、安防设备、消防设备、动力及环境监控设备等。其环境必须满足设备和人员对温度、湿度、洁净度、电磁场强度、噪音干扰、电气安全、电源安全、防水、抗震、防雷击和接地等要求。
三、机房建设的等级分类
电子信息系统机房应根据使用性质、管理要求及其在经济和社会中的重要性划分为A、B、C三级。
符合下列情况之一 的电子信息系统机房应为A级
1、电子信息系统运行中断将造成重大的经济损失。
2、电子信息系统运行中断将造成公共场所秩序严重混乱。
符合下列情况之一的电子信息系统机房应为B级。
1、电子信息系统运行中断将造成较大的经济损失。
2、电子信息系统运行中断将造成公共场所秩序混乱。
不属于A级或B级的电子信息系统机房为C级。
1、在异地建立的备份机房,设计时应与原有机房等级相同。
2、同一个机房内的不同部分可以根据实际需求,按照不同的标准进行设计。
四、机房环境建设等级保护二级要求
依据国家等级保护要求,等级保护二级的机房环境应满足以下要求:
(1)机房和办公场地应选择在具有防震、防风和防雨等能力的建筑内。
(2)具备防盗窃和防破坏能力:
a主要设备放置在机房内,并将设备或主要部件进行固定,设置明显的不易除去的标记;
b通信线缆铺设在隐蔽处,可铺设在地下或管道中;
c主机房应安装必要的防盗报警设施。
(3)机房建筑应设置避雷装置,并为机房内所有交流电源接地防静电措施。
(4)机房应设置灭火设备和火灾自动报警系统。
(5)具备防水和防潮能力:
a机房内水管安装不得穿过机房屋顶和活动地板下;
b窗户、屋顶和墙壁等具有防雨水渗透能力;
c机房应具备防止水蒸气结露和地下积水的转移与渗透。
(6)机房应设置温、湿度自动调节设施,使机房温、湿度的变化在设备运行所允许的范围之内。
(7)机房供电线路上配置稳压器和过电压防护设备,并提供短期的备用电力供应,至少满足关键设备在断电情况下的正常运行要求。
(8)电源线和通信线缆应隔离铺设,避免互相干扰。
五、机房环境建设等级保护三级要求
依据国家等级保护要求,机房建设三级保护整体的安全保障体系包括技术和管理两大部分,其中技术部分根据《信息系统安全等级保护基本要求》分为物理安全、网络安全、主机安全、应用安全、数据安全五个方面进行建设;而管理部分根据《信息系统安全等级保护基本要求》则分为安全管理制度、安全管理机构、人员安全管理、系统建设管理、系统运维管理五个方面。
整个安全保障体系各部分既有机结合,又相互支撑。之间的关系可以理解为“构建安全管理机构,制定完善的安全管理制度及安全策略,由相关人员,利用技术工手段及相关工具,进行系统建设和运行维护。
三级等保机房配置:
1.物理安全部分
2.网络安全部分
3.主机安全部分
4.数据安全部分
5.安全服务
根据等级化安全保障体系的设计思路,等级保护的设计与实施通过以下步骤进行:
1、系统识别与定级:确定保护对象,通过分析系统所属类型、所属信息类别、服务范围以及业务对系统的依赖程度确定系统的等级。通过此步骤充分了解系统状况,包括系统业务流程和功能模块,以及确定系统的等级,为下一步安全域设计、安全保障体系框架设计、安全要求选择以及安全措施选择提供依据。
2、安全域设计:根据第一步的结果,通过分析系统业务流程、功能模块,根据安全域划分原则设计系统安全域架构。通过安全域设计将系统分解为多个层次,为下一步安全保障体系框架设计提供基础框架。
3、确定安全域安全要求:参照国家相关等级保护安全要求,设计不同安全域的安全要求。通过安全域适用安全等级选择方法确定系统各区域等级,明确各安全域所需采用的安全指标。
4、评估现状:根据各等级的安全要求确定各等级的评估内容,根据国家相关风险评估方法,对系统各层次安全域进行有针对性的等级风险评估。并找出系统安全现状与等级要求的差距,形成完整准确的按需防御的安全需求。通过等级风险评估,可以明确各层次安全域相应等级的安全差距,为下一步安全技术解决方案设计和安全管理建设提供依据。
5、安全保障体系方案设计:根据安全域框架,设计系统各个层次的安全保障体系框架以及具体方案。包括:各层次的安全保障体系框架形成系统整体的安全保障体系框架;详细安全技术设计、安全管理设计。
6、安全建设:根据方案设计内容逐步进行安全建设,满足方案设计做要符合的安全需求,满足等级保护相应等级的基本要求,实现按需防御。
7、持续安全运维:通过安全预警、安全监控、安全加固、安全审计、应急响应等,从事前、事中、事后三个方面进行安全运行维护,确保系统的持续安全,满足持续性按需防御的安全需求。
通过如上步骤,系统可以形成整体的等级化的安全保障体系,同时根据安全术建设和安全管理建设,保障系统整体的安全。而应该特别注意的是:等级保护不是一个项目,它应该是一个不断循环的过程,所以通过整个安全项目、安全服务的实施,来保证用户等级保护的建设能够持续的运行,能够使整个系统随着环境的变化达到持续的安全。
六、机房对周围环境的要求
1.机房对温湿度要求
机房的主要热量来自于计算机设备的散热、太阳辐射热、人工照明、人体体热等,其中计算机设备运行中产生的热量非常大,是机房中的主要热源。机房温度过高过低都不利于设备的运行。为保证设备的正常运行,机房内应保持一个适当并相对恒定的室温。
机房设备开机时和停机时对室内温度和湿度的要求如下表一和表二的要求:
2、 机房对空气含尘量的要求
3、机房主要有害气体的含量要求
机房中有害气体在空气中含量虽然较小,但正是这些微量浓度的腐蚀气体会导致计算机的误操作甚至严重损坏,一般要求空气中各类有害气体含量应低于下表要求。机房内各类有害气体含量的要求见表四。
七、机房系统建设内容
依据信息安全等级保护二级要求建设对机房装修环境、电源环境、照明环境、电磁接地环境、温湿度、机房洁净程度的要求。包括:机房装修系统、供配电系统、UPS电源系统、防雷接地系统、空调与通风系统、动力设备与环境监控系统、消防系统、微模块机柜系统、屏蔽系统、视频监控及报警系统等。
1. 机房装修系统
建筑装修是整个机房的基础。它主要起着功能区的合理划分及保证机房环境达标的作用。对机房平面作整体规划,并进行相应的装修设计。机房装修不同于普通装修,要求防尘、防水、防静电、防鼠、保温、防结露、阻燃并具有良好的抗电磁场干扰性。
(1)天面
机房棚顶装修多采用吊顶方式。机房内吊顶主要作用是:在吊顶以上到顶棚的空间做为机房静压送风或回风风库、可布置通风管道;安装固定照明灯具、走线各类风口、自动灭火探测器;防止灰尘下落等等。标准机房吊顶应选择微孔金属铝天花。铝板及其构件应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。
(2)墙面
机房内墙装修的目的的是保护墙体材料,保证室内使用条件创造一个舒适、美观而整洁的环境。内墙的装饰效果是由质感、线条和色彩三个因素构成。目前,在机房墙面装饰中常见的是贴墙材料(如铝塑板、彩钢板)饰面等,其特点表面平整、气密性好、易清洁、不起尘、不变形。土建墙体厚度要符合热负荷要求,使室内热负荷减少到低限度。所采用的材料应该不易燃烧,而且隔热、隔音、吸音性好。
(3)地面
防静电地板敷设前期需要需要进行场地清理及找平工作,并按标准在地表面做多层多次处理方可进行下步施工。防静电地板在计算中心各房间的工程技术设施中,地面是一个很重要的部分,在机房区应采用全钢抗静电的金属活动地板。抗静电地板的选材需考虑现场条件及多方使用因素而定。
(4)隔断
机房中的隔断采用不锈钢边框&12mm厚钢化防水玻璃。它具有隔音、隔热、耐压等特点,透视效果极佳,并增添机房的简练与豪华感
(5)门窗工程
机房外门设计均采用定制钢质防火门,玻璃隔断上为钢化玻璃门,主机室、UPS室外窗一律做封窗处理。计算机机房的冬季保温、 夏季隔热以及防凝露等技术问题是计算机机房设计需要考虑的因素,如果机房内外存在较大的温差,而机房的保温处理不当,会造成机房区域两个相邻界面产生凝露。同时会使机房区域的精密空调的负荷加大,造成能源的浪费。特别是在冬季,由于机房的温湿度是恒定值,此时相对湿度高于室外,机房的内立面墙及天地平面产生凝露,使机房受潮,造成墙立面及天地平面建筑结构造成损坏,而影响机房的洁净度。界面的凝结水蒸发,也会造成机房内部区域空气含湿增大,给计算机及微电子设备的元器件和线缆插件造成损坏。因此,为了节约能源,减少日后的运行费用,根据以上分析计算机房相邻界面凝应按其起因而采取相应的措施来控制平面、立面隔热及热量的散失。因此,较为重要机房的外窗都做封画处理。主控室、机房外窗做窗帘合。
(6)吊顶工程
工艺流程:
放线一安装主龙骨吊杆一安装主龙骨一安装固定联结件一安装骨架一安装金属装饰面板。
操作要点:
1) 放线:
a.根据设计标高沿墙面和柱面弹出吊顶标高线,弹线应清楚,位置准确,水平允许偏差士5mm。
b.根据施工图纸,在结构顶棚上弹出主龙骨位置线并详细标注出吊挂点的位置。
2) 安装主龙骨吊杆:
a.吊杆的规格应符合设计要求并在安装前做防锈处理。
b.用膨胀螺栓将吊杆固定到结构顶棚上,固定应结实牢固;吊杆间距应满足设计要求,不应大于1200mm。
3) 主龙骨安装:
a.主龙骨间距应满足设计要求,应小于1200mm。
b.主龙骨安装后,及时校正其位置、标高和起拱高度。
4) 吊顶骨架的校正与检查:
a.龙骨安装完毕后,全面校正各类龙骨的位置及整体的水平度。
b.检查吊顶骨架,确保牢固可靠。
5) 吊顶板安装:
吊顶专其他专业的项目施工完毕,隐蔽工程验收合格后,进行吊顶板的安装作业。
2.机房配电系统
数据中心机房供配电系统由高压配电、变压器、配电柜、线缆传输、UPS系统、空调制冷系统配电、照明配电、列头柜、机架式PDU等环节组成。
(1)低压配电柜
开拓者"KITOZER"系列智能配电柜,可谓是当今IT系统的配电方案,支持热插拔模块化设计,方便客户依据数据中心的IT 负载以及企业发展需求,灵活配置、升级和管理配电系统。
1)彩色触屏操作、界面简单直接
采用图形显示方式,轻触屏幕即可了解各项关键参数,可简化维护行为并有效减少人为失误。
2)主路监控
提供单线运行图,帮助客户及时了解供电线路、主电源、断路器和配电模块的状态,以及电压、电流、功率、电源和谐波等信息。配电系统状况一览无遗。
3)支路监控
实时监测显示所有支路电压、电流、谐波、电量和功率等电参信息。
4)详尽事件记录
可记录多个事件,可据此配道警报以免系统因超载或环境因素而发生故障
(2)UPS不间断电源系统
UPS主机就是不间断电源,是将蓄电池(多为铅酸免维护蓄电池)与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力共应。简单来说这就是一台交流式电稳压器,同时它还向机内电池充电;当市电中断时,UPS立即将电池的直流电能,通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。
机架式UPS主机参数:
整体要求:各配电单元UPS、7AH/9AH电池包(可选)、机架安装便于维护。
UPS类型:容量3KVA/6KVA/10KVA,单进单出
输入方式:L、N、PE
输入电压:110VAC-288VAC,176VAC-288VAC范围内可带满载
输入电流:16A
整机效率:90%
电池电压:96VDC
通讯接口:RS485
运行环境温度:0~40℃
(3)照明系统
机房的平均照度、眩光限制标准和相应措施,以及机房的其他技术要求,包括布局、面积、人机环境、噪声、电磁干扰等,在建筑设计标准GB50034 2004中对此都做了明确规定。
1)主机房的平均照度可按300、5001x 取值。
2)基本工作间、第一类辅助房间的平均照度可按100、150、2001x取值。
3)第二、第三类辅助房涧应按现行照明设计标准的规定取值。同时,还对机房的运行环境与照度取值的关系作了明确规定,如间歇运行的机房取低值;持续运行的机房取中值;连续运行的机房取高值;无窗建筑的机房取中值或高值应急照明按正常照明照度的10%布置灯具。灯具使用正常照明灯具,应急照明电源在市电正常时由市电供电,在市电故障时自动转由用UPS电源作为应急照明电源。
(4)布线
(1) 选址:为了保证低压配电柜的正常、安全运行,低压配电室的位置应靠近负荷中心,安放的地方不要有灰尘,腐蚀的介质等,否则应该及时清理,为了保证安全,环境较为干燥,安置地尽量不会有振动。
(2) 配电设备的布置:低压配电室配电设备的必须在安全、可靠、适用和经济等前提下布置,还要便于安装、操作、搬运、检修、试验和监测。位于同一室内的高低压电气设备间、成排布置的配电柜间都必须留有适当的距离和通道的出口。布置配电设备时应采取必要的安全措施,如有危险电位的裸带电体应加遮护或置于人的伸臂范围之外。当采用遮护物和外罩有困难时,可采用阻挡物进行保护。
(3) 配电线路的布置应符合的条件:符合安放地点的环境特征、符合建筑物的特征、考虑人与线之间的距离应该适中考虑由于短路可能出现的机电应力、考虑在安装和使用的过程中布线可能遭受的其他应力和导线的重量。
(4) 配电线路的布置哪些因素会影响使用:防止外部热量影响使用、防止进水而影响使用、防止外部的机械性损害影响使用、防止布线上落灰影响使用、防止强辐射影响使用。
3.机房空调系统
(1)机房专用空调的必要性
机房使用的空调对出风口温度有严格的要求。当出风口温度低于 8℃ 时,空气中的水蒸气就是凝结成水滴,这会造成对离出风口较近的设备的微电路短路。
机房精密空调其出风口温度设计在 10-14℃,而不是舒适型空凋的 6-8℃,有效避免了冷凝水的问题。同时,为了保证机房的整体降温问题,精密空凋的换气次数在每小时 30-60 次 ( 对应的,舒适型空调的换气次数每小时在 5-15 次 ) ,高效率的换气能力保证了机房温度的调节精度在 1℃ ,感应点在整个机房,温度无波动。因而,机房专用空调是保证机房设备能够连续、稳定、可靠的运行必要条件,能够排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态,并控制机房的空气含尘量。同时,机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化、全年不间断持续运行的能力,而这些能力是传统空调远远不能达到的。
(2)机房专用空调的特点
1)大风量,小焓差,高显热比与相同制冷量的舒适空调相比,机房专用空调的循环风量约大一倍,相应的焓差只有一半,机房专用空调运行时通常不需要除湿,循环风量较大将使得机组在空气露点以上运行,有利于稳定机房的温、湿指标。
2)机房专用空调能够适应机房的幅度较大的热负荷变化,以使元器件工作在所要求的环境条件之中,保证电路性能的可靠性。
3)送风回风方式多样,能充分与计算机主机散热形式一致,从而大大提高空调效率。
4)两级过滤,机房专用空调内设有初、中效两级过滤器,使机组送出的冷气达到一定的净化能力,以满足洁净度的要求。
5)可靠性高,具有报警功能、自我诊断功能、后备机组管理功能。
6)全年制冷运行,多数机房专用空调能在室温降至-15℃以下时仍能制冷运行。
机房空调新风系统是机房运行环境的保障。电子信息系统设备是高精密的电子设备,对机房环境有严格的要求。
机房空调系统恒湿、恒温和洁净度是关键。为了不让工作人员在机房内操作时产生缺氧、头晕,胸闷、心慌等不适之感,即所谓“空调病”,采用多级新风过滤系统可将室外新鲜空气送入机房。主机房空调系统采用普通柜式空调,以满足机房内设备的环境需求。
为保证机房重要设备连续正常、可靠地运行,对机房室内环境和空气品质(温、湿度、洁净度、风速及噪声等)要求极高,要求增加一台选用带除尘功能的加湿器。
(3)机房空调的选型
1)房间精密空调
型号:KTR-BS05
电源电压:380V
控温范围:17-32℃
能效比:3. 9
湿度范围:16-32
适用面积:21-30㎡
制冷功率:21mbit/s
制热功率:9mbit/s
重量:130kg
2)列间空调(行间空调)
型号:KTR-BS04
回风温/湿度:34℃/30%RH
壳管换热器进出水温:17/23℃
制冷量:15. 1KW
额定功率:3. 38KW
工作电流:10. 9FLA-A
循环风量:4400m3/h
制热功率:9mbit/s
显冷量:15. 1KW
主电源:交流三相380V
3)基站式空调
型号:KTR-BS02
总制冷量:12. 6KW
机外余压:20Pa
风量:2800m3/h
额定功率:3. 5KW
迎风面积:0. 34㎡
迎面风速:2. 4m/s
加湿量:3. 0Kg/h
噪声:56dB
功率:0. 23KW
4)机架式空调
型号:KTR-BS01
总制冷量:4. 2KW
制冷额定功率:1. 2KW
额定风量:950m3h
冷量控制方式:EEV/热力膨胀阀
4.机房消防系统
机房是每个企事业单位重要部门,机房IT系统运行和存储着都是核心数据,由于IT设备及有关的其他设备本身对消防的特殊要求,必须对这些重要设备设计好消防系统,是关系IT设备正常运作及保护好设备的关键所在,机房灭火系统禁止采用水、泡沫及粉末灭火剂,适宜采用气体消防灭火系统。
(1)无管网气体消防系统
柜式七氟丙烷气体灭火装置又称无管网七氟丙烷装置,是一种预置的以全淹没方式灭火、独立成套、可移动的灭火设备,具有安装轻巧方便、外形美观、灭火剂无管网损失、灭火效能高、速度快等特点。柜式七氟丙烷气体灭火装置又可以与消防控制中心相连接,由火灾报警灭火控制器驱动实施自动灭火,该装置不需要设置专用的设备间,整套灭火装备均在保护区内。火灾发生时,本装置可直接向保护区内自动喷洒药剂,方便快捷,一个保护区设立一套系统,几台装置连用可以保护较大区域。
1)技术参数:
规格型号:GQQ40/2.5、GQQ70/2.5、GQQ90/2.5、GQQ150/2.5、GQQ120/2.5。
灭火剂贮存压力(20ºC时):2.5MPa
灭火剂喷射时间:≤10s
灭火剂充装密度:≤1120kg/m³
灭火形势:全淹没式
工作压力(50ºC):4.2MPa
适用环境温度:0~50ºC
启用电磁工作电流/电压:DC24V、1.5A
启动方式:自动启动、手动启动
箱体表面处理:喷塑
(2)有管网气体消防系统
有管网气体消防系统顾名意义是通过管通输送气体达到消防灭火的目的, 功能与无管网完全一致,区别在于通过管通输送气体,相比无管网传输距离相远且可以根据现实际情况输送到指定范围内。七氟丙烷(HFC-227ea)是一种以化学方式灭火为主的洁净气体灭火剂,该灭火剂无色、无味、不导电,不含溴和氯,对大气臭氧层损坏潜能值(OPD)为零
1)技术参数
储瓶容积:90L、100L、120L、150L、180L、
灭火剂贮存压力(20ºC时):4.2MPa
灭火剂喷射时间: ≤10S
灭火剂充装密度:≤950kg/m³
灭火形势:全淹没式
工作压力(50ºC):5.3MPa
适用环境温度:0~50ºC
启动气源:氮气(6.0MPa)
启动方式:电启动(DC24V)
启动电磁启动器工作电流/电压:DC24V/1.5A
启动方式:自动启动、手动启动、机械应急启动
选择阀安装高度:≤1700mm
(3)火探管式消防系统
火探管式自动探火灭火装置分为直接式与间接式,是近几年国内研发的一类简单可靠、灭火及时的独立探火/灭火装置,简称火探管。采 用柔性可弯曲的火探管作为火灾的探测报警部件,这种火探管还可以兼做灭火剂的输送及喷放管道,可以很方便的布置到每一个潜 在的着火源的近处,一旦发生火灾,火探管受热破裂,立即释放灭火剂灭火。
1)技术参数
(4)机架式感温自动灭火装置
机架式感温自动灭火装置是按照预设条件将全氟己酮储存容器和喷放组件等预先设计、组装成套且具有联动控制功能的感温自启动灭火装置。机架式感温自动灭火装置由全氟己酮储存容器、容器阀、压力信号器、感温引发器、全氟己酮灭火剂、压力表等组成,其容器内储存全氟己酮灭火剂。
1)技术参数
工作压力:1.6MPa
系统贮存压力:1.6MPa
气密性试验压力:2.5MPa,保压5min
强度试验压力:3.75MPa,保压5min
超压试验压力:4.2MPa,保压5min
安全装置动作压力:3.4±0.17MPa
启动温度:68℃
5.机房接地和防雷系统
防雷接地系统一直是数据机房关注的重点,技术日趋成熟。目前,雷电对设备的破坏途径更加多样化,破坏程度更加广泛和深入。防雷接地系统从系统角度进行综合防御,提供高效接闪体,安全引导雷电流入地面,完善低电阻地网,清除地面回路,进行电源浪涌冲击防护和信号及数据线瞬变防护。
(1) 机房防雷接地系统的组成
防雷接地系统是弱电精密设备及机房保护的重要子系统,主要由雷电接受装置、引下线、接地线、接地体(级)、接地装置、接地网、接地电阻组成。
1)雷电接受装置:直接或间接接受雷电的金属杆(接闪器), 如避雷针、避雷带(网)、架空地线及避雷器等。
2)引下线:用于将雷电流从接闪器传导至接地装置的导体。
3)接地线:电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。
4)接地体(极): 埋入土中并直接与大地接触的金属导体,称为接地体。分为垂直接地体和水平接地体。
5)接地装置:接地线和接地体的总称。
6)接地网:由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
7)接地电阻:接地体或自然接地体的对地电阻的总和称为接地装置的接地电阻,其数值等于接地装置对地电压与通过接地体流入地中电流的比值。同时接地电阻也是衡量接地装置水平的标志。
(2)机房地网的制作方法
在距建筑物1.5~3.0m处,以6m*3m矩形框线为中心,开挖宽度为2.5m、深2.5m~3m的土沟,两长边中间贯通,采用长2.5m的L5(5*50*50)镀锌角钢,在沟底的每个交点处垂直打入一根,共计6-20根,作为垂直接地极;然后采用4号(4*40)镀锌扁钢将六根角钢焊接连通,作为水平接地极;再用4号镀锌扁钢焊在地网框架的中间部位,引出至机房外墙角,离地高0.3m,作为PE接地端;从该接地端引出16-50平方毫米以上护套地线,沿墙边穿墙进入室内,连至机房内等电位接地汇集排。
6.动力设备与环境监控系统工程
机房环境监控包括机房动力、环境及安防的监控系统,主要监控对象包括:智能电量仪、配电开关、UPS、精密空调、温湿度、新风、漏水、门禁、视频、消防等,实现7×24的全面集中监控和管理,保障机房环境及设备安全高效运行,以实现机房可用率,并不断提高运营管理水平。
(1)供配电监测系统
机房设备都是市电供电,市电一旦断电对机房的影响巨大,我们需要对市电进行监测,一般根据机房的建设等级可以使用电压传感器、电流传感和电量检测仪,一旦发生报警可以进行视频联动,同时报警信息上传中心,通知管理人员尽快处理。
(2)门禁系统
门禁系统是机房的门禁。门禁系统由门禁控制器、读卡器组成,具有人员进出权限设置及管理功能,有开门超时报警功能。要求有与视频监控系统联动控制功能,当发生开/关门动作时,通过上传通信端口将开/关门信息发送至视频系统,以实现与视频系统的联动。
系统主要配置:
电子感应门禁控制器、网络控制器、电源箱KTR-016电
控锁、出门按钮、警号等。
(3)视频监控系统
视频监控可实现如下功能:
1)可对机房内及密闭通道内区域实时视频监控,监控录像系统存贮时间小于1个月。
2)同时支持模拟及网络摄像头。
3)支持对不少于两个(网络型)摄像机的电动云台及远程调焦控制功能、视频图象信号的切换、存贮、重放、多画面分割功能。
4)可与门禁系统实现联动,当收到门禁系统的联动信号时,可控制摄像头对进门区域进行录像存贮(联动功能可视需求进行屏蔽设置)。
(4)机房电力监测系统
电量仪是一款可靠性高、测量精度高、功能完善的电力监控仪表可实现测量、显示和通讯,通过标准接口与计算机构成监控系统。功能模块化设计理念,结构紧凑,可柜内直接安装。
(5)机房漏水监测系统
空调器可能发生的漏水,可通过空调器自身的通信端口上传相关漏水信息并发出相应告警。绳式漏水检测方式由漏水感应绳与漏水控制器组成,沿精密空调四周敷设漏水感应绳,感测空调器冷凝水的漏水状况并通过漏水控制器通信接口上传信息。从而实现对漏水的实时监测。
1)空调有漏水检测功能(为绳式检测方式),对确保机房安全运行。
2)当检测到发生漏水时,人机交互界面自动切换到漏水监控界面,显示漏水位置、发出报警。同时对报警事件进行记录、存储。
7.机房新风系统
新风系统就是由风机、进风口、排风口及各种管道和接头组成附件组成的一套独立系统,和空调系统很类似。 新风换气机是一种将室外新鲜气体经过过滤、净化,热交换处理后送进室内,同时又将室内受污染的有害气体经过过滤、净化。热交换处理后排出室外,而室内的温度基本不受新风影响的一种高效节能,环保型的高科技产品。
从按照安装方式,新风系统可以分为管道式新风系统(中央新风)和无管道新风系统。其中管道式新风系统主要由风机,管道及风口三部分组成,主要分为吊顶全热交换新风机和轴流风机两类;而无管道新风系统主要分为立柜式新风机和壁挂式新风机。按照不同通风原理,新风系统可分为单向流和双向流两大类。
(1)吊顶全热交换新风机
吊顶全热交换新风机是一种常见的新风主机。一般内置两台风机和全热交换芯,是一种带能量回收装置的新风主机。能调节室内的温湿度,回收室内的冷量或热量,减少空调的热损耗。
(2)轴流风机
轴流风机一般被设计为筒状,需预先在墙上开孔,新风机被方便的安装在墙内,安装后在室内和室外部分只露出一个风口,这种风机俗称轴流消防排烟风机主要是用于消防起火起,通过大功率的风速室内的烟雾通过。
(3)双向流新风机
双向流新风系统的排风机和送风机装置在一个箱体内,当风机工作时,排出室外的浊气和送入室内的新风会同时经过风机箱的热交换器,从而进行热量交换。排风口一般都安装在厨房、卫生间、餐厅等污染较重的地方,送风口则是安装在了卧室、起居室、客厅等空气较纯洁的区域。在排风机与送风机共同的作用下,室外新鲜空气从卧室等区域进入到室内,污浊空气在卫生间等区域排出,如果在室内形成空气循环系统,对室内空气进行置换,保持室内空气的洁净。同一区域也可同时安装排风口和送风口,此时,该区域形成局部的新风循环系统,对该区域进入空气置换。
(4)单向流新风机
单向流新风机是一种没有能量回收装置的新风机。只配有一台风机,工作时由于只有一个方向的气流,所以习惯称为单向流新风机。系统运行时,室内空气通过排风口不断排至室外,并使室内产生负压,新鲜空气通过进风口进行过滤、除湿、除味、降噪后,二十四小时源源不断的补充进来。
(5)窗式新风机
窗式新风系统是由新风换气机及管道附件组成的一套独立空气处理系统,采用高压头、大流量小功率直流高速电机带动离心风机由一侧向室内送风,另一侧由排风机向室外送出污浊的空气。在送风时会对进入室内的空气进行过滤、杀菌、增氧和冷热交换,排风时会进行热回交换,回收大部分能量通过系统送回室内。新风系统通过净化和通风打造室内的洁净健康空气环境。
8.综合布线
综合布线又称智能建筑布线系统,该系统是一个由非屏蔽阻燃全系列产品组成的开放系统体系。它将办公自动化、通信自动化、电力、消防等安保监控系统结合起来布线系统采用模块化设计,以实现灵活、管理方便、易于扩充、符合六类高标准布线系统。
(1)综合布线的组成
1)主配线区包括主交叉连接(MC) 配线设备,它是数据中心布线系统的中心配线点。当设备直接连接到主配线区时,主配线区可以包括水平交叉连接(HC) 的配线设备。
2)可选的中间配线区用于支持中间交叉连接(IC) , 常见于占据多个建筑物、多个楼层或多个机房的大型数据中心。
3)水平配线区用来服务于不直接连接到主配线区的HC设备。水平配线区主要包括水平配线设备,为终端设备服务的局域网交换机、存储区域网络交换机和KVM交换机。
4)在大型计算机房中,为了获得在水平配线区与终端设备之间更高的配置灵活性,水平布线系统中可以包含一个可选择的对接点,叫做区域配线区。
5)设备配线区是分配给终端设备安装的空间,这些终端设备包含各类服务器,存储设备,小、中、大型计算机及相关的外围设备等。设备配线区的水平缆线终接在固定于机柜或机架的连接硬件上。
(2)布线的种类
1) 走线架分室内走架线和室外走线架两种。室内走线架主要采用优质钢材或铝合金材料,经过抗氧化喷塑或镀锌烤漆等表面处理方式。室外走线架主要采用钢材料,经过热镀锌处理。走线架主要用于机房及基站内外各类线缆的铺设。具有外型美观款式多样,强度高、安装简单、布放线缆方便等特点。适用于水平、垂直及多层分离布放线场合。结构紧凑,布线量大,扩容及后续工程布放线施工时可很方便地实现”三线”分离。走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。
2) 走线架按使用环境分机房(室)走线架和室外走线架(热镀锌)。室外走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。机房(室内)走线架根据要求可以选择铝合金走线架或钢走线架。
3) 钢走线架一般分扁钢走线架和多孔U型钢走线架,扁钢走线架适合在基站及较小机房使用(属于比较早期的产品,用钢量大比较重)。多孔U型钢走线架分标准的和轻型U-II型的两种。U-II型走线架适合在基站及小机房使用(可代替扁钢走线架使用),一般厚度1. 5mm、2mm;标准多孔U型钢走线架适合在大中小型不同机房使用,材料厚度2mm, 另外2. 5mm、3mm厚度可定制。结构美观、安装扩容方便、吊挂方式灵活。
八、案例分析
某中心网络机房面积大约为66m2左右,拟改造成国家B级标准机房,作为网络数据中心。
中心机房按功能划分配电区、主网络机房。
需求的深刻理解,将设计目标分析如下:
机房建设将以国家B类标准进行建设机房装修设计(将满足机房防尘、防潮、抗静电等机房环境需求)
机房供配电系统设计(将满足机房高质量、持续、稳定供电需求)
机房精密空调系统设计(将满足机房温度调节、湿度调界、风量调节等需求)
机房安全系统(将满足机房防盗、门禁、防雷接地、消防灭火等物理安全需求)
机房环境监控系统(将满足机房设备运行情况监控)
机房KVM管理(将满足机房内服务器、网络设备管理需求)
九、注意事项
(1)环境因素
计算机等设备属于精密的高科技产品,对环境的要求自然苛刻,温度和湿度过高过低均会增加设备出现故障的概率,因此,在机房建设时需要考虑到精密空调、加湿器等调控环境条件的设备的安装。
(2)选址要点
基于环境因素的考虑,在机房建设选址时,尽量不要选择没有防晒层的顶层和潮湿不通风的底层。再出于建设的便捷性和经费的考虑,楼层应当选择三、四左右的层数,这些楼层既拥有相对温和的环境,又不会给布线等方面的施工带来较大的难度。
(3)颜色选择
机房也是一个人工环境,会有许多人员在里面没日没夜地工作,在装修时不可选择大红大紫的颜色,亦不可选择较为昏暗的颜色,理应将机房的环境布置得温和有亲近感,才不易造成视觉疲劳和心理的压抑感。
(4)位置摆放
像机柜、服务器等设备,切不可安放于阳光可以照射和雨水能撒到的地方,也不能放置在空调散热器下方,或暖气散热片旁边。
十、常见问题
 以下是数据中心中常见的一些问题,如下:
1、太多的开孔地板:在热通道和空白区域放置开孔地板是毫无理由的。这样会浪费冷却能力。还有可能是在机架的进气口放置了太多的开孔地板。IT机架顶部的温度低于正常温度便是一大危险信号。
2、隐藏的泄漏:冷空气从活动地板下的空间中泄漏出来,进入到相邻的空间或支撑柱中。菲尔普斯表示,这种泄露相当的普遍,并导致了IT环境中的压力损失,从而使得别处满是灰尘的热空气或潮湿的空气进入进来。避免这个问题的唯一方法便是去活动地板底下检查周边和支撑柱,并封住你发现的任何漏洞。
3、未密封的活动地板开口:尽管许多的数据中心运营商已经努力密封了电缆开口及活动地板中的其他漏洞,但很少人真真正正地完成了这项工作。剩下的漏洞会导致大量的冷空气逸入不被需要的区域。配电单元或远程电源板等电气设备是寻找未密封开口的一个特别重要的地方。
4、温度和湿度传感器刻度不准:有时供应商使用了未校准的传感器,有时刻度会随着时间的推移而变得不准确。这将导致管理不善的冷却单元不能协同地工作。Strong建议运营商每六个月校准一次温度和相对湿度传感器,并且在必要的时候进行相应的调整。
5、糟糕的机架布局:理想情况下,你想把机架按加热/制冷分别排成一行,并把主要的CRACs放置在每行的两端。拥有一小块机架且没有特定的方向并不能帮助任何人。无论是从前往后排列机架,还是使CRACs与IT行的方向相同,都无济于事。
6、机架密封性不好:把备用面板放置在空的机架区域是气流管理的常识,然而并不是每个人都会这样做。一些机柜没有被设计好,安装钢轨与机柜边缘之间被封死。关心效率的经营者会密封那些开口以及机柜底端的潜在开口。
8、闲置的机柜空间:这是另一个明显的因素,但出于某种原因没有被每个人所重视。当一个或者多个机柜空间被空置,将会破坏气流平衡,导致废气循环进入冷通道,或是在冷通道损失冷空气。这种情况将导致过度冷却,及供应多于实际所需的空气来弥补损失。
9、物以稀为贵:许多的数据中心运营商预置了过度的冷却能力。如果拥有的冷却能力大于所需,并无法保证过剩的CRACs的安全,那么整个的冷却方案都会被连累,因为太多的单元处于低效率状态。地板下的冷却温度很高,且某些机架很难被冷却时,运营商一贯的反应便是运行更多的冷却单元。然而与直觉相反,正确的做法应该是运行更少的CRACs来降低负荷,菲尔普斯说。
10、冷却管理没有受到应有的重视:没有想到改进冷却管理方式的好处,使得运营商的容量搁浅并花费了更高的运营成本。做一些如安装备用面板等简单的工作就可以从中获益,但它们常常被忽视。在极端的情况下,一个管理良好的数据中心冷却系统甚至可以推迟扩张或建立新的设施。
十一、机房建设配置清单
十二、总结
广州莱安从事十年以上机房建设,拥有丰富施工经验及实施经验,为广大客户解决机房建设各种难题问题,得到了广大客户的广泛认可。我司免费为直接客户及工程集成商提供机房建设解决方案及报价,欢迎全国广大客户来人来电咨询业务!
携手合作
广州莱安智能化系统开发有限公司
全新理念、出色的技术、丰富的经验,开创数字新生活
联系人:周先生 13922289957
地址:广州市番禺区石基镇凌边村智盛大街4号
扫描关注
广州莱安智能化系统开发有限公司 版权所有 粤ICP备19154096号-2
